产品展示 products show

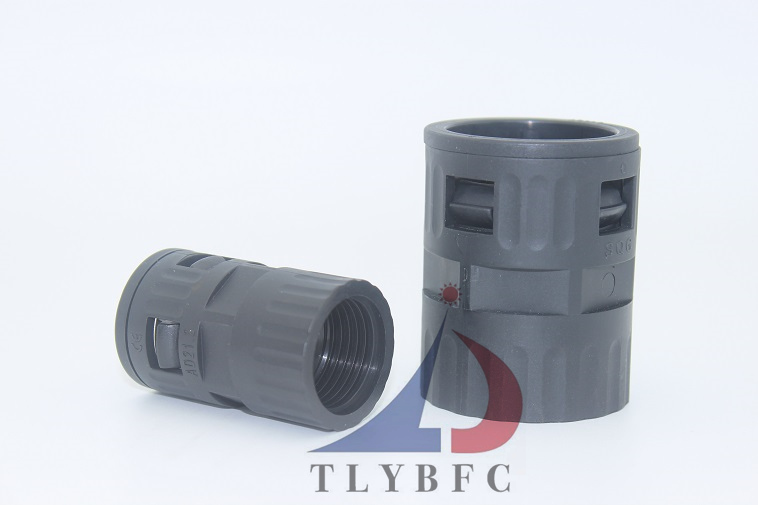

  • 尼龙内螺纹软管直接头
  • 产品规格：公制、英制
  • 上架时间：2022-10-13 20:16:42
  • 点击数：1176
  • 产品材质：￥尼龙
  • 防水等级：IP66 / IP68
  • 防爆等级：
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：


产品特性



内锁扣和本体特殊设计，装卸只需插拨，无需工具



产品描述



产品材质：PA尼龙（polyamide）



螺纹规格：德制螺纹（PG）公制螺纹（Metric）



工作温度： -40~＋120℃



阻燃等级： UL94-V2



防护等级：IP68，使用适合的密封圈



颜    色： 黑色、灰色，其他颜色可以定做



使用方法：塑料软管直接头是塑料软管的配套产品，可选用对应直接头的螺纹外径尺寸，对设备箱开孔，把接头接入设备箱体上；也可根据选用螺纹直接头接入进出口为内螺纹的电动设备上，只需将塑料软管插入接口即可。

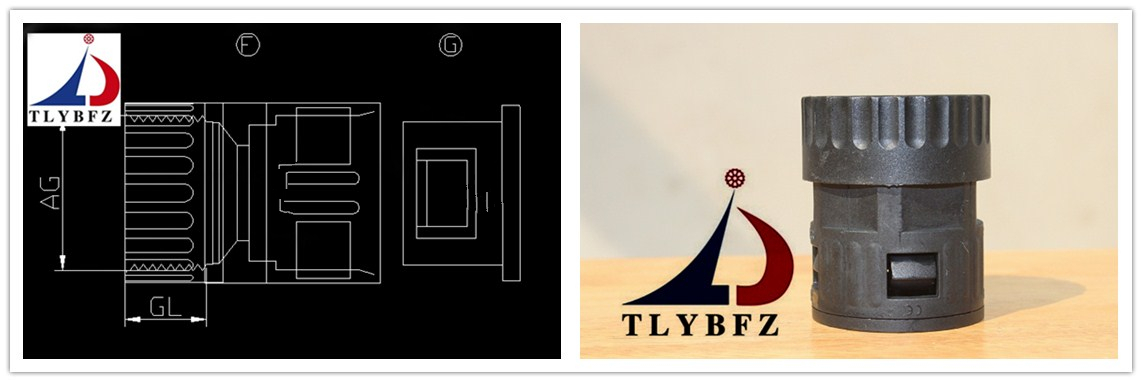

 产品型号 深灰色： G     黑色 ：B  螺纹规格  适配软管  扳手尺寸  长度C  孔径 外径   长度D  包装数量


TLYBFC-NLN-M10/AD10.0 (G、B)

 M10X1.5  AD10.0  15.5  12.5  7  17  36  50


TLYBFC-NLN-M12/AD10.0 (G、B)

 M12X1.5  AD10.0  15.5  12.5  7  17  36  50


TLYBFC-NLN-M12/AD13.0 (G、B)

 M12X1.5  AD13.0  18  13  10  20  38  50


TLYBFC-NLN-M16/AD13.0 (G、B)

 M16X1.5  AD13.0  18  13.5  10  20  38  50


TLYBFC-NLN-M16/AD15.8 (G、B)

 M16X1.5  AD15.8  21  13.5  12  23  41  50


TLYBFC-NLN-M18/AD15.8 (G、B)

 M18X1.5  AD15.8  21  13.5  12  23  41  50


TLYBFC-NLN-M20/AD15.8 (G、B)

 M20X1.5  AD15.8  21  13.5  12  23  41  50


TLYBFC-NLN-M20/AD18.5(G、B)

 M20X1.5  AD18.5  24  13.5  14.4  26  43  50


TLYBFC-NLN-M20/AD21.2 (G、B)

 M20X1.5  AD21.2  27  14.5  17  29.5  47  50


TLYBFC-NLN-M22/AD21.2 (G、B)

 M22X1.5  AD21.2  27  14.5  17  29.5  47  50


TLYBFC-NLN-M25/AD21.2 (G、B)

 M25X1.5  AD21.2  27  14.5  17  29.5  47  50


TLYBFC-NLN-M25/AD25.5 (G、B)

 M25X1.5  AD25.5  31  15  21  34  49  50


TLYBFC-NLN-M25/AD28.5(G、B)

 M25X1.5  AD28.5  34  16  23.5  37  50  25


TLYBFC-NLN-M32/AD28.5 (G、B)

 M32X1.5  AD28.5  34  16  23.5  37  50  25


TLYBFC-NLN-M32/AD31.5 (G、B)

 M32X1.5  AD31.5  37  17  26  41  53  25


TLYBFC-NLN-M32/AD34.5 (G、B)

 M32X1.5  AD34.5  40  17  30  44  56  25


TLYBFC-NLN-M40/AD34.5 (G、B)

 M40X1.5  AD34.5  40  17.5  30  44  56  25


TLYBFC-NLN-M40/AD42.5(G、B)

 M40X1.5  AD42.5  50  26  36.5  52  65  10


TLYBFC-NLN-M50/AD42.5(G、B)

 M50X1.5  AD42.5  50  26  36.5  52  65  10


TLYBFC-NLN-M50/AD54.5 (G、B)

 M50X1.5  AD54.5  60  28.5  48  64  68.5  5


TLYBFC-NLN-M63/AD54.5(G、B)

 M63X1.5  AD54.5  60  28.5  48  64  68.5  5

 G制螺纹

 产品型号 深灰色:G    黑色：B  螺纹规格  适配软管  扳手尺寸  长度C  孔径  外径  长度D  包装数量


TLYBFC-NLN-G1/4/AD10.0 (G、B)

 G 1/4  AD10.0  15.5  12.5  7  17  36  50


TLYBFC-NLN-G3/8/AD13.0 (G、B)

 G 3/8  AD13.0  18  13.5  10  20  38  50


TLYBFC-NLN-G3/8/AD15.8(G、B)

 G 3/8  AD15.8  21  13.5  12  23  41  50


TLYBFC-NLN-G1/2/AD15.8(G、B)

 G 1/2  AD15.8  21  13.5  12  23  41  50


TLYBFC-NLN-G1/2/AD18.5(G、B)

 G 1/2  AD18.5  24  13.5  14.5  26  43  50


TLYBFC-NLN-G1/2/AD21.2(G、B)

 G 1/2  AD21.2  27  14.5  17  29.5  47  50


TLYBFC-NLN-G3/4/AD21.2 (G、B)

 G 3/4 AD 21.2  27  14.5  17  29.5  47  50


TLYBFC-NLN-G3/4/AD25.5 (G、B)

 G 3/4 AD 25.5  31  15  21  34  49  25


TLYBFC-NLN-G3/4/AD28.5 (G、B)

 G 3/4  AD28.5  34  16  23.5  37  50  25


TLYBFC-NLN-G1**/AD28.5 (G、B)

 G 1**  AD28.5  34  16  23.5  37  50  25


TLYBFC-NLN-G1**/AD31.5 (G、B)

 G 1**  AD31.5  37  17  26  41  53  25


TLYBFC-NLN-G1**/AD34.5 (G、B)

 G 1**  AD34.5  40  17.5  30  44  56  25


TLYBFC-NLN-G1 1/4/AD34.5 (G、B)

 G 1 1/4  AD34.5  40  17.5  30  44  56  25


TLYBFC-NLN-G1 1/4/AD42.5 (G、B)

 G 1 1/4  AD42.5  50  26  36.5  52  65  10


TLYBFC-NLN-G1 1/2/AD42.5 (G、B)

 G 1 1/2  AD42.5  50  26  36.5  52  65  10


TLYBFC-NLN-G1 1/2/AD54.5 (G、B)

 G 1 1/2  AD54.5  60  28.5  48  64  68.5  5


TLYBFC-NLN-G2**/AD54.5 (G、B)

 G 2**  AD54.5  60  28.5  48  64  68.5  5



 产品型号 深灰色： G     黑色 ：B  螺纹规格  适配软管  长度D  包装数量


TLYBFZ-M12/AD10.0 (G、B)

 M12X1.5  AD10.0  35  50


TLYBFZ-M16/AD13.0 (G、B)

 M16X1.5  AD13.0  38  50


TLYBFZ-M18/AD15.8 (G、B)

 M18X1.5  AD15.8  41  50


TLYBFZ-M20/AD21.2 (G、B)

 M20X1.5  AD21.2 42  50


TLYBFZ-M25/AD28.5(G、B)

 M25X1.5  AD28.5  504  25


TLYBFZ-M32/AD34.5 (G、B)

 M32X1.5  AD34.5  56  25


TLYBFZ-M40/AD42.5(G、B)

 M40X1.5  AD42.5  59  10


TLYBFZ-M50/AD54.5 (G、B)

 M50X1.5  AD54.5 59  5


TLYBFZ-M63/AD54.5(G、B)

 M63X1.5  AD54.5 59  5


 PG制螺纹

 产品型号 深灰色:G    黑色：B  螺纹规格  适配软管  长度D  包装数量


TLYBFZ-PG107/AD10.0 (G、B)

PG07  AD10.0  35  50


TLYBFZ-PG09/AD13.0 (G、B)

 PG09  AD13.0  38  50


TLYBFZ-PG11/AD15.8(G、B)

 PG11  AD15.8  41  50


TLYBFZ-PG13.5/AD21.2(G、B)

 PG13.5  AD21.2  42  50


TLYBFZ-PG16/AD21.2 (G、B)

 PG16 AD 21.2  48  50


TLYBFZ-PG21/AD28.5 (G、B)

 PG21  AD28.5  54  25


TLYBFZ-PG29/AD34.5 (G、B)

 PG29  AD34.5  56  25


TLYBFZ-PG36/AD42.5 (G、B)

 PG36  AD42.5  59  10


TLYBFZ-PG42/AD54.5 (G、B)

 PG42  AD54.5  59  5


TLYBFZ-PG48/AD54.5 (G、B)

 PG48  AD54.5 59  5
