材 质：尼龙
温度范围：-30℃～+110℃ 短时150°C
阻燃性能: V2（UL94）
特 性：耐油，耐酸碱，防水，抗紫外线，绝缘，不含卤素，阻燃。
防护等级：IP45
颜 色：黑色: B 深灰色;G
应用场合:机床、机械制造、电力设备、电气控制系统、汽车线束、工程安装。
使用方法:可开Y型三通，首先打开接头然后接入波纹管装配好波纹管直接对合上扣子。可打开式接头系统无需工具，方便安装，拆卸，极大减少了安装，拆卸的时间。连续简便,快捷,可靠,安全,只需打开接头,放入管子,扣紧扣子,即可完成安装,并能达到一定的防护等级.拆卸时只需用力打开锁紧扣,就可轻松取出软管,完成拆卸。塑料波纹管和可打开式接头因其简便，快捷，可靠，安全的优点，在各均有使用，但不同的场合要选择合适的软管和接头使用，如温度，耐腐蚀能力，防燃等级，防护等级，柔韧性等要求选择不同材质的软管。不同尺寸的线束，线缆可以按照软管内部需要安装的线束外径大小来确定具体的软管尺寸，一般建议10％的富余空间，有些接头的选择还要根据与其连接的设备或钢管的螺纹来确定螺纹规格的选择。这些都是一般情况下产品的选择标准。
|

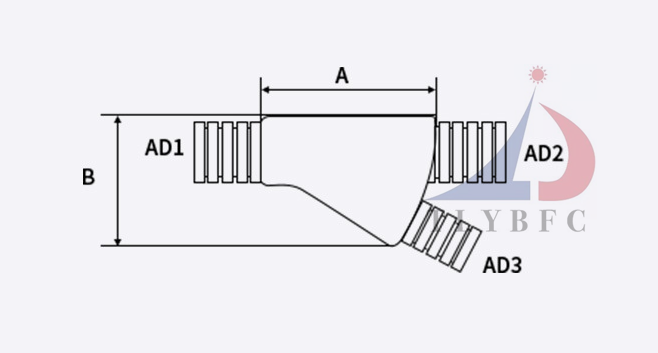

产品型号 深灰色 ：G 黑色 ：B
|
适配软管规格 AD1
|
适配软管规格 AD2
|
适配软管规格 AD3
|
长度 A
|
宽度 B
|
包装数量
|
|
TLYBFC-SVY- 101010（G、B）
|
AD10.0
|
AD10.0
|
AD10.0
|
54.6
|
37.1
|
100
|
|
TLYBFC-SVY- 131010（G、B）
|
AD13.0
|
AD10.0
|
AD10.0
|
54.6
|
37.1
|
100
|
|
TLYBFC-SVY- 131310（G、B）
|
AD13.0
|
AD13.0
|
AD13.0
|
54.6
|
37.1
|
100
|
|
TLYBFC-SVY- 131313（G、B）
|
AD13.0
|
AD13.0
|
AD13.0
|
54.6
|
37.1
|
100
|
|
TLYBFC-SVY- 161310 （G、B）
|
AD15.8
|
AD13.0
|
AD10.0
|
54.9
|
39.8
|
100
|
|
TLYBFC-SVY- 161313 （G、B）
|
AD15.8
|
AD13.0
|
AD13.0
|
54.9
|
39.8
|
100
|
|
TLYBFC-SVY- 161610（G、B）
|
AD15.8
|
AD15.8
|
AD10.0
|
54.9
|
39.8
|
100
|
|
TLYBFC-SVY-161613 （G、B）
|
AD15.8
|
AD15.8
|
AD13.0
|
54.9
|
39.8
|
100
|
|
TLYBFC-SVY- 211010 （G、B）
|
AD21.2
|
AD10.0
|
AD10.0
|
42.3
|
39.8
|
100
|
|
TLYBFC-SVY- 211310 （G、B）
|
AD21.2
|
AD13.0
|
AD10.0
|
42.3
|
41
|
100
|
|
TLYBFC-SVY- 211313（G、B）
|
AD21.2
|
AD13.0
|
AD13.0
|
42.3
|
41
|
100
|
|
TLYBFC-SVY- 211610 （G、B）
|
AD21.2
|
AD15.8
|
AD10.0
|
48.2
|
39.6
|
100
|
|
TLYBFC-SVY- 211613 （G、B）
|
AD21.2
|
AD15.8
|
AD13.0
|
48.2
|
39.6
|
100
|
|
TLYBFC-SVY- 212110 （G、B）
|
AD21.2
|
AD21.2
|
AD10.0
|
57.9
|
44.9
|
100
|
|
TLYBFC-SVY- 212113（G、B）
|
AD21.2
|
AD21.2
|
AD13.0
|
57.9
|
44.9
|
100
|
|
TLYBFC-SVY- 212116 （G、B）
|
AD21.2
|
AD21.2
|
AD15.8
|
63.5
|
47.5
|
100
|
|
TLYBFC-SVY- 282113（G、B）
|
AD28.5
|
AD21.2
|
AD13.0
|
53.5
|
49
|
100
|
|
TLYBFC-SVY- 282116（G、B）
|
AD28.5
|
AD21.2
|
AD15.8
|
53.5
|
49
|
100
|
|
TLYBFC -SVY- 282121 (G B)
|
AD28.5
|
AD21.2
|
AD21.2
|
53.5
|
49
|
100
|
|
TLYBFC-SVY- 282813（G、B）
|
AD28.5
|
AD28.5
|
AD13.0
|
67
|
56.5
|
100
|
|
TLYBFC-SVY- 282816（G、B）
|
AD28.5
|
AD28.5
|
AD15.8
|
67
|
56.5
|
100
|
|
TLYBFC-SVY- 282821（G、B）
|
AD28.5
|
AD28.5
|
AD21.2
|
76.5
|
50
|
100
|
|
TLYBFC-SVY- 342828（G、B）
|
AD34.5
|
AD28.5
|
AD28.5
|
88
|
68.4
|
100
|
