产品特性
内锁扣和本体特殊设计，装卸只需插拨，无需工具
产品描述
产品材质：PA尼龙（polyamide）
工作温度： -40~＋120℃
阻燃等级： UL94 HB V2
防护等级：IP68，使用适合的密封圈
颜 色： 黑色，其他颜色可以定做

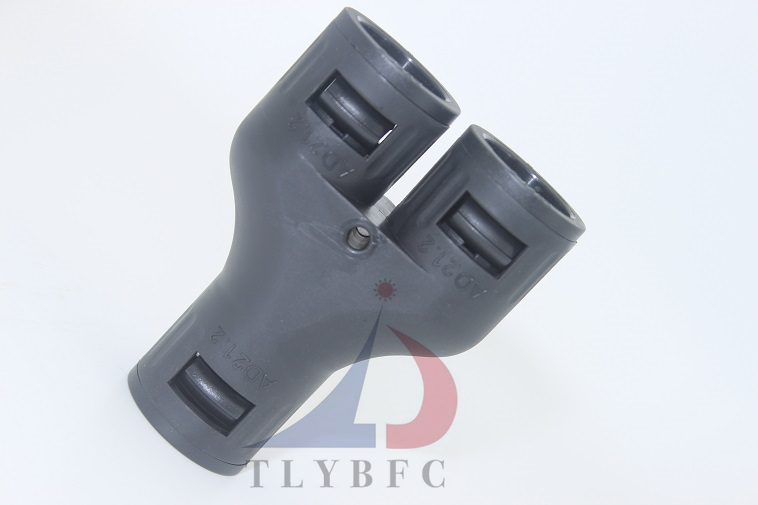

使用方法：Y型三通软管接头是塑料软管的配套产品，将对应尺寸的塑料波纹管分别插入对应型号的三通插口内即可。
产品应用：汽车线束领域、机械设备、轨道交通、建筑工程、家电、发电厂、化工厂、配电系统、通信船舶、电梯、自动化设备等行业。
|

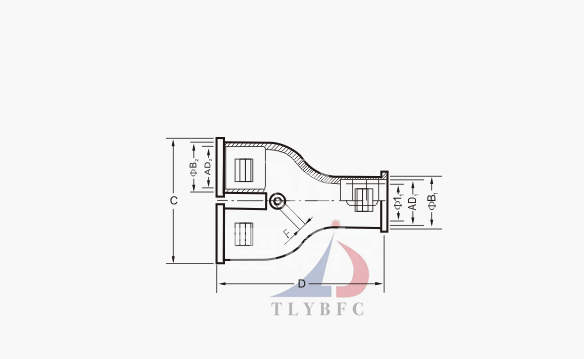

产品型号
|
软管 AD1
|
软管 AD2
|
外径 B1
|
外径 B2
|
总长 D
|
宽度 C
|
安装孔 F
|
包装数量
|
|
TLYBFC-Y-PA10
|
10
|
2X10.0
|
17.0
|
17.0
|
50
|
37
|
4
|
|
|
TLYBFC-Y-PA10
|
13.0
|
2X10.0
|
20.0
|
17.0
|
68.0
|
36.0
|
4
|
25
|
|
TLYBFC-Y-PA13
|
13.0
|
2X13.0
|
20.0
|
20.0
|
70.0
|
42.0
|
4
|
25
|
|
TLYBFC-Y-PA13
|
15.8
|
2X13.0
|
23.0
|
20.0
|
70.0
|
42.0
|
4
|
25
|
|
TLYBFC-Y-PA15.8
|
15.8
|
2X15.8
|
23.0
|
23.0
|
71.0
|
47.0
|
4
|
25
|
|
TLYBFC-Y-PA15.8
|
21.2
|
2X15.8
|
29.5
|
23.0
|
80.0
|
47.0
|
4
|
20
|
|
TLYBFC-Y-PA21.2
|
21.2
|
2X21.2
|
29.7
|
23.0
|
75
|
52.0
|
4
|
20
|
|
TLYBFC-Y-PA21.2
|
28.5
|
2X21.2
|
37.0
|
29.5
|
99.0
|
60.0
|
4
|
10
|
|
TLYBFC-Y-PA28.5
|
34.5
|
2X28.5
|
44.0
|
37.0
|
106.0
|
75.0
|
6.5
|
5
|
|
TLYBFC-Y-PA34.5
|
42.5
|
2X34.5
|
52.0
|
44.0
|
126.0
|
90.0
|
6.5
|
5
|
|
TLYBFC-Y-PA54.5
|
54.5
|
2X54.5
|
64.0
|
52.0
|
130.0
|
106.0
|
6.5
|
5
|
|

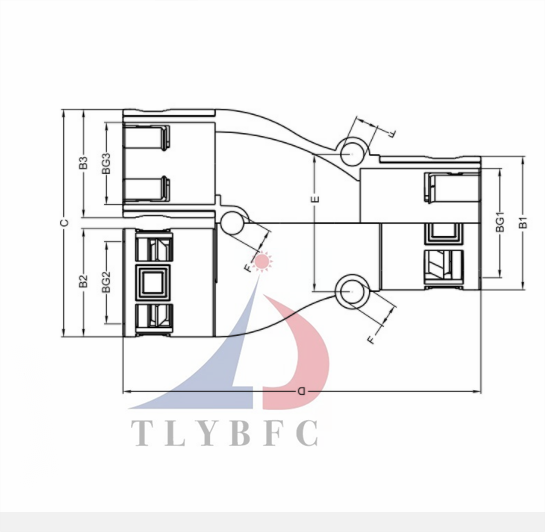

产品型号
|
软管 BG1
|
软管 BG2
|
软管 BG3
|
尺寸 B1
|
尺寸 B2
|
尺寸 B3
|
尺寸 C
|
尺寸 D
|
尺寸 E
|
尺寸 F
|
包装数量
|
|
TLYBFC-Y-JF13
|
5/16 (13MM)
|
1/4 (10MM)
|
1/4 (10MM)
|
20.5
|
17.5
|
17.5
|
36.5
|
68
|
20
|
6.5
|
50
|
TLYBFC-Y-JF15
|
3/8 (15.8MM)
|
5/16 (13MM)
|
5/16 (13MM)
|
23
|
20.5
|
20.5
|
43.7
|
71
|
23
|
6.5
|
50
|
TLYBFC-Y-JF21
|
1/2 (21.2MM)
|
3/8 (15.8MM)
|
3/8 (15.8MM)
|
30
|
23
|
23
|
49
|
87
|
31
|
6.5
|
40
|
TLYBFC-Y-JF28
|
3/4 (28.5MM)
|
1/2 (21.2MM)
|
1/2 (21.2MM)
|
37
|
30
|
30
|
63
|
99
|
38
|
6.5
|
20
|
TLYBFC-Y-JF34
|
1 (34.5MM)
|
3/4 (28.5MM)
|
3/4 (28.5MM)
|
44
|
37
|
37
|
77
|
106
|
46
|
6.5
|
20
|
TLYBFC-Y-JF42
|
1 1/4 (42.5MM)
|
1 (34.5MM)
|
1 (34.5MM)
|
53
|
44
|
44
|
92
|
126
|
54
|
4
|
10
|
TLYBFC-Y-JF54
|
2 (54.5MM)
|
1 1/4 (42.5MM)
|
1 1/4 (42.5MM)
|
66.5
|
53
|
53
|
109
|
130
|
62
|
4
|
10
|
