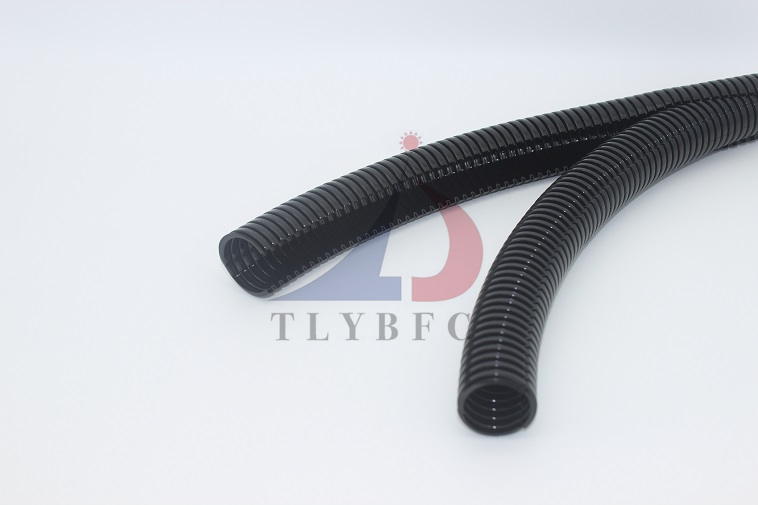

材质：尼龙PA6、 聚丙烯PP、 聚乙烯PE、尼龙PA12
颜色：黑色 /深灰色 /任何颜色都可以订做
阻燃等级：V0、V2、HB(UL94)
特性:机械强度高，阻燃，自熄，化学稳定性强，不含卤素，温度稳定性强。
温度: -40℃-120℃ ,短时达150℃
结 构: 内部和外表均为波浪型
1。 双层结构设计，增加了波纹管的抗扭力、提高了波纹管的机械应力；
2。 双层结构设计，即使是在拐弯处也很保持防护良好，不变形。
承载能力：可以承受脚踩的重压，不断裂，不变型，可以迅速恢复，并且本身无任何
损伤，具有自熄及高抗疲劳强 度特性，耐频繁弯折运动。
应用领域：多用于以下行业，自动化设备、航天航空设备、高铁地铁、轨道交通设备、
机床机械设备、电气绝缘保 护系统等，可分型双层波纹管闭合紧密，提升了线束保护
性能，抵抗外界影响力，使带附件的线束和过长 的线束装配更便捷。这种可分型波纹
管由特殊改性的PA6尼龙制成，适用于各种工业应用。
PA6
|
产品型号
|
规格
|
内径X外径(MM)
|
弯曲半径(MM)
|
包装数量
|
TLYBFC-ZR-SZG-PA6 -06 (B/G)
|
AD6
|
6.2X10.0
|
40
|
50M
|
TLYBFC-ZR-SZG-PA6 -10(B/G)
|
AD10
|
8.8X13.8
|
55
|
50M
|
TLYBFC-ZR-SZG-PA6 -11(B/G)
|
AD11
|
11.0X16.1
|
60
|
50M
|
TLYBFC-ZR-SZG-PA6 -14(B/G)
|
AD14
|
12.5X18.5
|
75
|
50M
|
TLYBFC-ZR-SZG-PA6 -16 (B/G)
|
AD16
|
16.0X21.5
|
90
|
50M
|
TLYBFC-ZR-SZG-PA6 -20(B/G)
|
AD20
|
20.0X25.5
|
105
|
50M
|
TLYBFC-ZR-SZG-PA6 -22 (B/G)
|
AD22
|
22.0X28.5
|
125
|
50M
|
TLYBFC-ZR-SZG-PA6 -23 (B/G)
|
AD23
|
24.0X31.5
|
140
|
50M
|
TLYBFC-ZR-SZG-PA6 -29(B/G)
|
AD29
|
26.0X34.5
|
170
|
25M
|
TLYBFC-ZR-SZG-PA6 -37 (B/G)
|
AD37
|
32.0X42.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PA6 -45(B/G)
|
AD45
|
45.0X54.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PA6 -70(B/G)
|
AD70
|
67.0X80.0
|
200
|
10M
|
TLYBFC-ZR-SZG-PA6 -100(B/G)
|
AD100
|
92.0X106.0
|
240
|
10M
|
PA12
|
产品型号
|
规格
|
内径X外径(MM)
|
弯曲半径(MM)
|
包装数量
|
TLYBFC-ZR-SZG-PA12 -06 (B/G)
|
AD6
|
6.2X10.0
|
40
|
50M
|
TLYBFC-ZR-SZG-PA12 -10(B/G)
|
AD10
|
8.8X13.8
|
55
|
50M
|
TLYBFC-ZR-SZG-PA12 -11(B/G)
|
AD11
|
11.0X16.1
|
60
|
50M
|
TLYBFC-ZR-SZG-PA12 -14(B/G)
|
AD14
|
12.5X18.5
|
75
|
50M
|
TLYBFC-ZR-SZG-PA12 -16 (B/G)
|
AD16
|
16.0X21.5
|
90
|
50M
|
TLYBFC-ZR-SZG-PA12 -20(B/G)
|
AD20
|
20.0X25.5
|
105
|
50M
|
TLYBFC-ZR-SZG-PA12 -22 (B/G)
|
AD22
|
22.0X28.5
|
125
|
50M
|
TLYBFC-ZR-SZG-PA12 -23 (B/G)
|
AD23
|
24.0X31.5
|
140
|
50M
|
TLYBFC-ZR-SZG-PA12 -29(B/G)
|
AD29
|
26.0X34.5
|
170
|
25M
|
TLYBFC-ZR-SZG-PA12 -37 (B/G)
|
AD37
|
32.0X42.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PA12 -45(B/G)
|
AD45
|
45.0X54.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PA12 -70(B/G)
|
AD70
|
67.0X80.0
|
200
|
10M
|
TLYBFC-ZR-SZG-PA12 -100(B/G)
|
AD100
|
92.0X106.0
|
240
|
10M
|
PE
|
产品型号
|
规格
|
内径X外径(MM)
|
弯曲半径(MM)
|
包装数量
|
TLYBFC-ZR-SZG-PE -06 (B/G)
|
AD6
|
6.2X10.0
|
40
|
50M
|
TLYBFC-ZR-SZG-PE -10(B/G)
|
AD10
|
8.8X13.8
|
55
|
50M
|
TLYBFC-ZR-SZG-PE -11(B/G)
|
AD11
|
11.0X16.1
|
60
|
50M
|
TLYBFC-ZR-SZG-PE -14(B/G)
|
AD14
|
12.5X18.5
|
75
|
50M
|
TLYBFC-ZR-SZG-PE -16 (B/G)
|
AD16
|
16.0X21.5
|
90
|
50M
|
TLYBFC-ZR-SZG-PE -20(B/G)
|
AD20
|
20.0X25.5
|
105
|
50M
|
TLYBFC-ZR-SZG-PE -22 (B/G)
|
AD22
|
22.0X28.5
|
125
|
50M
|
TLYBFC-ZR-SZG-PE -23 (B/G)
|
AD23
|
24.0X31.5
|
140
|
50M
|
TLYBFC-ZR-SZG-PE -29(B/G)
|
AD29
|
26.0X34.5
|
170
|
25M
|
TLYBFC-ZR-SZG-PE -37 (B/G)
|
AD37
|
32.0X42.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PE -45(B/G)
|
AD45
|
45.0X54.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PE -70(B/G)
|
AD70
|
67.0X80.0
|
200
|
10M
|
TLYBFC-ZR-SZG-PE -100(B/G)
|
AD100
|
92.0X106.0
|
240
|
10M
|
PP
|
产品型号
|
规格
|
内径X外径(MM)
|
弯曲半径(MM)
|
包装数量
|
TLYBFC-ZR-SZG-PP -06 (B/G)
|
AD6
|
6.2X10.0
|
40
|
50M
|
TLYBFC-ZR-SZG-PP -10(B/G)
|
AD10
|
8.8X13.8
|
55
|
50M
|
TLYBFC-ZR-SZG-PP -11(B/G)
|
AD11
|
11.0X16.1
|
60
|
50M
|
TLYBFC-ZR-SZG-PP -14(B/G)
|
AD14
|
12.5X18.5
|
75
|
50M
|
TLYBFC-ZR-SZG-PP -16 (B/G)
|
AD16
|
16.0X21.5
|
90
|
50M
|
TLYBFC-ZR-SZG-PP -20(B/G)
|
AD20
|
20.0X25.5
|
105
|
50M
|
TLYBFC-ZR-SZG-PP -22 (B/G)
|
AD22
|
22.0X28.5
|
125
|
50M
|
TLYBFC-ZR-SZG-PP -23 (B/G)
|
AD23
|
24.0X31.5
|
140
|
50M
|
TLYBFC-ZR-SZG-PP -29(B/G)
|
AD29
|
26.0X34.5
|
170
|
25M
|
TLYBFC-ZR-SZG-PP -37 (B/G)
|
AD37
|
32.0X42.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PP -45(B/G)
|
AD45
|
45.0X54.5
|
175
|
25M
|
TLYBFC-ZR-SZG-PP -70(B/G)
|
AD70
|
67.0X80.0
|
200
|
10M
|
TLYBFC-ZR-SZG-PP -100(B/G)
|
AD100
|
92.0X106.0
|
240
|
10M
|
