螺牙规格: 公制牙(Metric)、PG牙、G牙、
产品材质：A.C.F部分采用UL认可之无卤素（Halogen-Free）尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火
等级尼龙原料);B.D部分采用三元乙丙(EPDM)耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
工作温度：-40℃~115℃，短时间达150℃
产品颜色：黑色、灰色（特殊颜色可以定做）

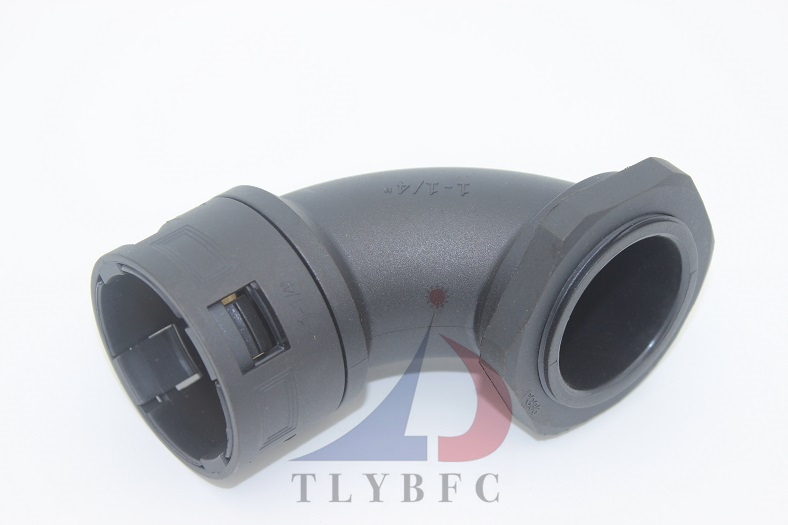

使用方法：TLYBFC品牌尼龙弯接头是软管配套产品，可接入设备箱体上，也可以根据选用螺纹接入
进出口为内螺纹的电动设备上，只需软管快速插入接口即可。
产品特性：尼龙弯接头能依制度的出线角度固定尼龙软管，并大大地减低弯曲所需的空间，还能防止尼龙软管过度弯曲所造成
的破损或寿命缩短，以及能保护电缆线的弯曲部位。本款尼龙快速弯接头能完美地抗水压，是一款即使拉扯尼龙软管也能完全
保持不掉，广泛地应用于移动式的自动化设备之防水，放油的场合，内锁扣和本体特殊设计，装卸只需拔插无需工具。
|

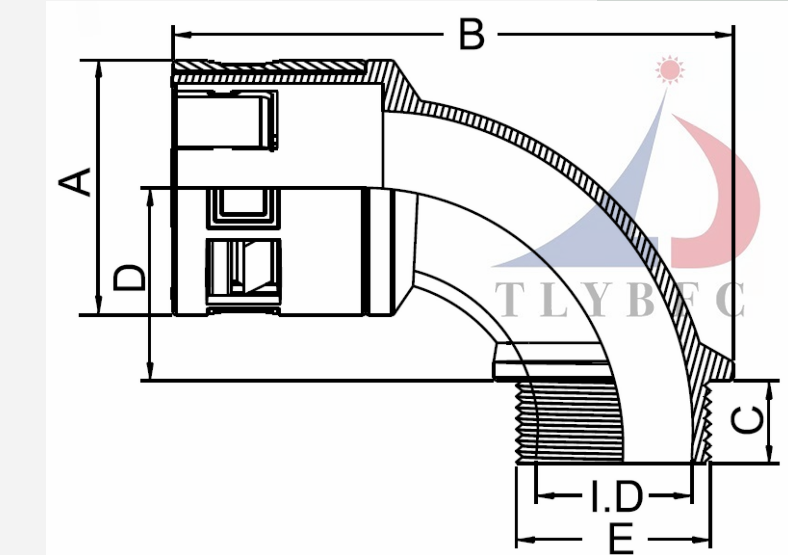

产品型号
|
适配波纹管规格
|
螺牙规格
|
内径 ID
|
A
|
B
|
C
|
D
|
E
|
包装数量
|
TLYBFC-KC90°-JF10WM
|
1/4 (10.0 MM)
|
M10X1.5
|
7.0
|
17.5
|
46
|
8
|
17
|
10
|
100
|
TLYBFC-KC90°-JF13WM
|
5/16 (13.0 MM)
|
M12X1.5
|
9.0
|
20.5
|
55.3
|
10.2
|
19
|
12
|
100
|
TLYBFC-KC90°-JF15WM
|
3/8 (15.8 MM)
|
M16X1.5
|
13.0
|
23
|
60
|
10.3
|
22.5
|
16
|
100
|
TLYBFC-KC90°-JF18WM
|
18.5 MM
|
M20X1.5
|
16.5
|
28
|
70
|
12.2
|
26
|
20
|
50
|
TLYBFC-KC90°-JF21WM
|
1/2 (21.2 MM)
|
M20X1.5
|
15.3
|
30
|
72
|
12
|
26.2
|
20
|
50
|
TLYBFC-KC90°-JF25WM
|
25 MM
|
M25X1.5
|
21.1
|
34
|
82
|
12.2
|
28
|
25
|
50
|
TLYBFC-KC90°-JF28WM
|
3/4 (28.5 MM)
|
M25X1.5
|
21.1
|
37
|
81
|
12.3
|
29.9
|
25
|
40
|
TLYBFC-KC90°-JF34WM
|
1 (34.5 MM)
|
M32X1.5
|
28.1
|
44
|
95
|
14.9
|
37.2
|
32
|
40
|
TLYBFC-KC90°-JF42WM
|
1 1/4 (42.5 MM)
|
M40X1.5
|
35.2
|
53
|
107.5
|
12.2
|
41.8
|
40
|
20
|
TLYBFC-KC90°-JF54WM
|
2 (54.5 MM)
|
M50X1.5
|
44.5
|
66.5
|
120
|
14.7
|
46.1
|
50
|
10
|
|
产品型号
|
适配波纹管规格
|
螺牙规格
|
内径 ID
|
A
|
B
|
C
|
D
|
E
|
包装数量
|
TLYBFC-KC90°-JF10W
|
1/4 (10.0 MM)
|
PG7
|
7.5
|
17.5
|
46
|
8
|
16.5
|
12.3
|
100
|
TLYBFC-KC90°-JF13W
|
5/16 (13.0 MM)
|
PG9
|
11
|
20.5
|
56
|
10.2
|
18.8
|
15
|
100
|
TLYBFC-KC90°-JF15W
|
3/8 (15.8 MM)
|
PG11
|
13.5
|
23
|
60.5
|
10.2
|
22.6
|
18.6
|
100
|
TLYBFC-KC90°-JF18W
|
18.5 MM
|
PG13.5
|
16.5
|
28
|
70
|
12
|
25.7
|
20.4
|
50
|
TLYBFC-KC90°-JF21W
|
1/2 (21.2 MM)
|
PG16
|
17.5
|
30
|
73.5
|
12
|
26
|
22.5
|
50
|
TLYBFC-KC90°-JF25W
|
25 MM
|
PG21
|
21.5
|
34
|
82
|
12
|
28.5
|
28
|
50
|
TLYBFC-KC90°-JF28W
|
3/4 (28.5 MM)
|
PG21
|
23
|
37
|
82
|
12.2
|
27.8
|
28.3
|
40
|
TLYBFC-KC90°-JF34W
|
1 (34.5 MM)
|
PG29
|
30.5
|
44
|
96.5
|
12
|
36.5
|
37
|
40
|
TLYBFC-KC90°-JF42W
|
1 1/4 (42.5 MM)
|
PG36
|
37.5
|
53
|
110
|
12
|
41.8
|
47.3
|
20
|
TLYBFC-KC90°-JF54W
|
2 (54.5 MM)
|
PG48
|
48.5
|
66.5
|
126
|
14.5
|
46.1
|
59.3
|
10
|
