产品展示 products show

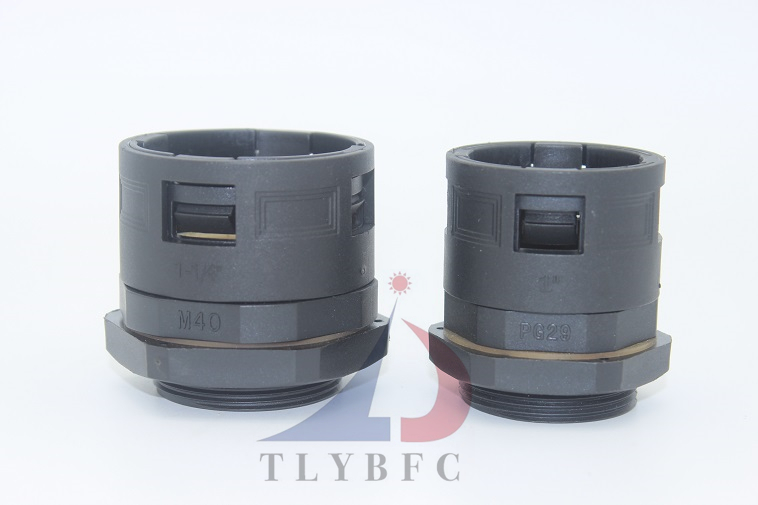

  • 尼龙快速直接头
  • 产品规格：TLYBFC-KCZ-JF系列
  • 上架时间：2022-9-15 19:58:15
  • 点击数：1479
  • 产品材质：￥尼龙
  • 防水等级：IP66、IP68
  • 防爆等级：
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：



温度：-40℃~115℃，短时间达150℃

颜色：深灰色 G，黑色B

材料：尼龙

阻燃等级： UL94-V2

防护等级：IP66和IP68，使用合适的密封圈(FR)

阻燃性能：自熄灭性好，不含卤素、磷、镉,通过RoHS测试

产品特性：内锁扣和本体特殊设计，装卸只需拨插无需工具。

使用方法： TLYBFC品牌型软管接头是软管的配套产品，可接入设备箱体上，也可根据选用螺纹接入进出口

为内螺纹的电动设备上, 塑料软管直接头是塑料软管的配套产品，可选用对应直接头的螺纹外径尺寸，对设

备箱开孔，把接头接入设备箱体上；也可根据选用螺纹直接头接入进出口为内螺纹的电动设备上，只需将塑

料软管插入接口即可。

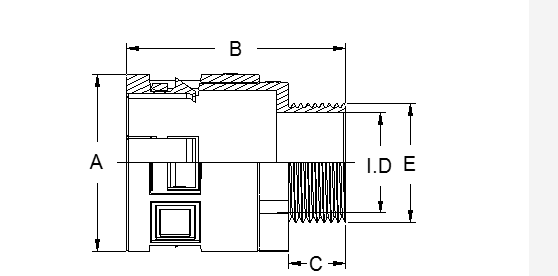

产品型号 适配波纹管规格 螺牙规格 内径 ID A B C E 包装数量
TLYBFC-KS-JF10JWM
 1/4    (10.0 MM) M10X1.5 6.5 17.5 35 12 10 100
TLYBFC-KS-JF13JWM
 5/16  (13.0 MM) M12X1.5 8.0 20.5 39.5 12 12 100
TLYBFC-KS-JF15JWM
 3/8    (15.8 MM) M16X1.5 11.5 23 39.3 12 16 100
TLYBFC-KS-JF18JWM
 18.5 MM M20X1.5 15.3 28 48.3 14 20 50
TLYBFC-KS-JF21JWM
 1/2    (21.2 MM) M20X1.5 15 30 46.2 14.2 20 50
TLYBFC-KS-JF25JWM
 25 MM M25X1.5 20 34 48.3 14 25 50
TLYBFC-KS-JF28JWM
 3/4    (28.5 MM) M25X1.5 20.3 37 48.3 14.2 25 40
TLYBFC-KS-JF34JWM
 1       (34.5 MM) M32X1.5 27.5 44 51.3 15.2 32 40
TLYBFC-KS-JF32JWM 32 MM M32X1.5 26 41.5 51.3 15.2 32 40
TLYBFC-KS-JF42JWM
 1 1/4  (42.5 MM) M40X1.5 35 53 52 16 40 20
TLYBFC-KS-JF54JWM
 2        (54.5 MM) M50X1.5 45 66.5 54 16 50 10


产品型号 适配波纹管规格 螺牙规格 内径 ID A B C E 包装数量
TLYBFC-KS-JF10JW
 1/4    (10.0 MM) PG7 7.7 17.5 33.2 10.5 12.5 100
TLYBFC-KS-JF13JW
 5/16  (13.0 MM) PG9 10.3 20.5 39.5 12 15.2 100
TLYBFC-KS-JF15JW
 3/8    (15.8 MM) PG11 14 23 39.5 12 18.6 100
TLYBFC-KS-JF18JW
 18.5 MM PG13.5 16 28 46.5 12 20.4 50
TLYBFC-KS-JF21JW
 1/2    (21.2 MM) PG16 17 30 46 14 22.5 50
TLYBFC-KS-JF25JW
 25 MM PG21 22.5 34 48.4 14 28.1 50
TLYBFC-KS-JF28JW
 3/4    (28.5 MM) PG21 22.7 37 48.7 14.3 28.3 40
TLYBFC-KS-JF34JW
 1       (34.5 MM) PG29 30 44 51 15 37 40
TLYBFC-KS-JF42JW
 1 1/4  (42.5 MM) PG36 37.5 53 51 14.9 47 20
TLYBFC-KS-JF54JW
 2        (54.5 MM) PG48 49.5 66.5 54.5 16.9 59.3 10




     产品型号    深灰色;G   黑色;B  l螺纹规格  适配软管  螺纹长度  孔径  外径  高度  扳手尺寸  包装数量


TLYBFC-KCZ-JF-M10/AD10.0   (G、B)



 M10X1.5  AD10.0  12  6  17  35  15.5  50


TLYBFC-KCZ-JF-M12/AD10.0   (G、B)



 M12X1.5  AD10.0  12  7  17  35  15.5  50


TLYBFC-KCZ-JF-M12/AD13.0  (G、B)



 M12X1.5  AD13.0  12  7  20  37  18  50


TLYBFC-KCZ-JF-M16/AD13.0   (G、B)



 M16X1.5  AD13.0  12  10  20  37  18  50


TLYBFC-KCZ-JF-M16/AD15.8   (G、B)



 M16X1.5  AD15.8  12  11.5  23  39.5  21  50


TLYBFC-KCZ-JF-M18/AD15.8   (G、B)



 M18X1.5  AD15.8  12  12  23  39.5  21  50


TLYBFC-KCZ-JF-M20H/AD15.8   (G、B)



 M20X1.5  AD15.8  12  12  23  39.5  21  50


TLYBFC-KCZ-JF-M20E/AD18.5    (G、B)



 M20X1.5  AD18.5  10  14.5  26  42  24  50


TLYBFC-KCZ-JF-M20/AD21.2     (G、B)



 M20X1.5  AD21.2  10  15.5  29.5  45  27  50


TLYBFC-KCZ-JF-M22/AD21.2   (G、B)



 M22X1.5  AD21.2  10  17  29.5  45  27  50


TLYBFC-KCZ-JF-M24/AD21.2  (G、B)



 M24X1.5  AD21.2  10  17  29.5  45  27  50


TLYBFC-KCZ-JF-M25H/AD21.2   (G、B)



 M25X1.5  AD21.2  10  17  29.5  45  27  25


TLYBFC-KCZ-JF-M25E/AD25.5   (G、B)



 M25X1.5  AD25.5  10  20.5  34  46.5  31  25


TLYBFC-KCZ-JF-M25/AD28.5   (G、B)



 M25X1.5  AD28.5  10  20.5  37  47  34  25


TLYBFC-KCZ-JF-M27/AD28.5   (G、B)



 M27X2.0  AD28.5  10  22.5  37  47  34  25


TLYBFC-KCZ-JF-M30/AD28.5   (G、B)



 M30X2.0  AD28.5  10  23.5  37  47  34  25


TLYBFC-KCZ-JF-M32H/AD28.5   (G、B)



 M32X1.5  AD28.5  10  23.5  37  47  34  25


TLYBFC-KCZ-JF-M32E/AD31.5   (G、B)



 M32X1.5  AD31.5  15  26  41  51  37  25


TLYBFC-KCZ-JF-M32/AD34.5   (G、B)



 M32X1.5  AD34.5  15  26  44  51  40  25


TLYBFC-KCZ-JF-M33/AD34.5  (G、B)



 M33X2.0  AD34.5  15  26  44  51  40  25


TLYBFC-KCZ-JF-M36/AD34.5  (G、B)



 M36X2.0  AD34.5  15  30  44  51  40  25


TLYBFC-KCZ-JF-M40/AD34.5  (G、B)



 M40X1.5  AD34.5  15  28.5  44  51  40  25


TLYBFC-KCZ-JF-M40/AD42.5  (G、B)



 M40X1.5  AD42.5  15  33  52  54  50  10


TLYBFC-KCZ-JF-M42/AD42.5   (G、B)



 M42X2.0  AD42.5  15  35  52  54  50  10


TLYBFC-KCZ-JF-M48/AD42.5  (G、B)



 M48X2.0  AD42.5  15  36.5  52  54  50  10


TLYBFC-KCZ-JF-M50/AD42.5  (G、B)



 M50X1.5  AD42.5  15  36.5  52  54  50  10


TLYBFC-KCZ-JF-M50/AD54.5   (G、B)



 M50X1.5  AD54.5  16  43  64  55  60  5


TLYBFC-KCZ-JF-M56/AD54.5  (G、B)



 M56X2.0  AD54.5  16  48  64  55  60  5


TLYBFC-KCZ-JF-M60/AD54.5 (G、B)



 M60X2.0  AD54.5  16  48  64  55  60  5


TLYBFC-KCZ-JF-M63/AD54.5  (G、B)



 M63X1.5  AD54.5  16  48  64  55  60  5


TLYBFC-KCZ-JF-M64/AD54.5   (G、B)



 M64X2.0  AD54.5  16  48  64  55  60  5

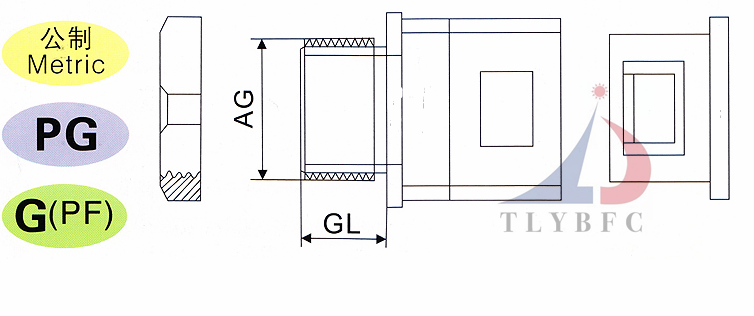

PG德制牙

 产品型号    深灰色;G    黑色 :B  螺纹规格  适配软管  螺纹长度  孔径  外径  高度  扳手尺寸  包装数量


TLYBFC-KCZ-JF-PG07/AD10 (G、B)


 PG07  AD10.0  12  7  17  35  15.5  50


TLYBFC-KCZ-JF-PG09/AD13  (G、B)


 PG09  AD13.0  12  10  20  37  18  50


TLYBFC-KCZ-JF-PG11/AD15.8  (G、B)


 PG11  AD15.8  12  12  23  39.5  21  50


TLYBFC-KCZ-JF-PG13.5/AD18.5  (G、B)


 PG13.5  AD18.5  13  14.5  26  42  24  50


TLYBFC-KCZ-JF-PG13.5H/AD21.2  (G、B)


 PG13.5  AD21.2  13  14.5  26  42  27  50


TLYBFC-KCZ-JF-PG16/AD21.2  (G、B)


 PG16  AD21.2  13  17  29.5  45  27  50


TLYBFC-KCZ-JF-PG21/AD25.5  (G、B)


 PG21  AD25.5  13  21  34  46.5  31  25


TLYBFC-KCZ-JF-PG21/AD28.5  (G、B)


 PG21  AD28.5  13  23.5  37  47  34  25


TLYBFC-KCZ-JF-PG29/AD31.5  (G、B)


 PG29  AD31.5  15  26  41  51  37  25


TLYBFC-JCZ-JF-PG29H/AD34.5  (G、B)


 PG29  AD34.5  15  30  44  51  409  25


TLYBFC-KCZ-JF-PG36/AD42.5  (G、B)


 PG36  AD42.5  15  36.5  52  54  50  10


TLYBFC-KCZ-JF-PG48/AD54.5  (G、B)


 PG48  AD54.5  16  48  64  55  60  10



G英制牙

 产品型号    深灰色;G  黑色 ;B  螺纹规格  适配软管  螺纹长度  孔径  外径  高度  扳手尺寸  包装数量


TLYBFC-KCZ-JF-G1 /4/AD10.0  (G 、B)

 G 1/4  AD10.0  12  7  17  35  15.5  50


TLYBFC-KCZ-JF-G3 /8/AD13.0  (G 、B)

 G 3/8  AD13.0  12  10  20  37  18  50


TLYBFC-KCZ-JF-G3/8H/AD15.8 (G 、B)

 G 3/8  AD15.8  12  12  23  39.5  21  50


TLYBFC-KCZ-JF-G1 /2/AD15.8 (G 、B)

 G 1/2  AD15.8  12  12.5  23  39.5  21  50


TLYBFC-KCZ-JF-G1 /2H/AD21.2 (G 、B)

 G 1/2  AD21.2  13  15  29.5  45  27  50


TLYBFC-KCZ-JF-G3/4/AD25.5  (G 、B)

 G 3/4  AD25.5  13  21  34  46.5  31  25


TLYBFC-KCZ-JF-G3/4H/AD28.5  (G 、B)

 G 3/4  AD28.5  13  20.5  37  47  34  25


TLYBFC-KCZ-JF-G1 **/AD31.5  (G 、B)

 G 1  AD31.5  15  26  41  51  37  25


TLYBFC-KCZ-JF-G1**/AD34.5  (G 、B)

 G 1  AD34.5  15  25.5  44  51  40  25


TLYBFC-KCZ-JF-G1 1/4/AD42.5  (G 、B)

 G 1 1/4  AD42.5  15  35  52  54  50  10


TLYBFC-KCZ-JF-G1 1/2/AD54.5  (G 、B)

 G 1 1/2  AD54.5  16  39  64  55  60  10


TLYBFC-KCZ-JF-G1 1/2/AD54.5 (G 、B)

 G 2  AD54.5  16  48.5  64  55  60  10
