螺牙规格 : 公制牙（Metric/EN50262）、PG牙、G(PF)牙及美制牙（NPT）。

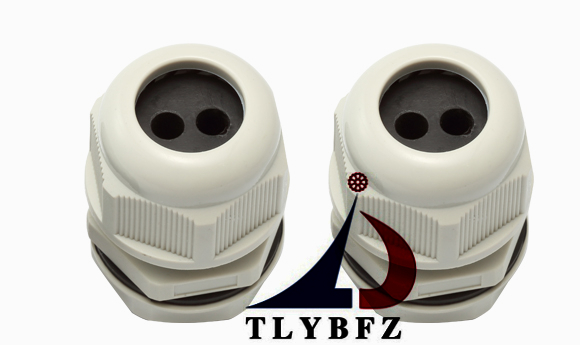

產品說明 : 本产品为多出线孔型设计，这个杰出的功能可以将多条电缆线同时整合在一个出线孔上，不仅能大幅缩减施工时间，降低成本，亦可减少出线孔所占用的空间，本产品全数通过1000小时抗UV耐候实验且防水与抗拉力功能不变。产品有耐酸碱、耐化学物质与一般溶剂等抗腐蚀特性，可广泛用于机器、自动控制、电气、网络、连接器、电信或通信、照明等各个领域。
防护等级 ：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，达到IP68-5Bar
颜色 : 黑色(B),灰色(G),蓝色(N),红色(R),白色(W)。各种颜色请于产品后加字母，如：M25A-H2-08B黑色等。
防火等级 ：UL94V-2.最高可达V0级防火级别。
材質 : A.C.E.F 部分以 UL 认可之尼龙 PA66 制成 ( 防火等级 UL 94V-2 )，B 及 D 部分采用 EPDM 耐 候橡胶制成。各种孔径、材质的橡胶可接受订制。
工作温度 ：-40℃~＋100℃短时可达＋120℃。
|
螺牙规格
|
产品型号
|
电缆外径
|
螺纹外径
|
螺纹长度
|
扳手径
|
包装数量
|
|
M16X1.5 短螺纹
|
MA16S-H2-02-S
|
2.6-1.6
|
16
|
10
|
22/19
|
50
|
|
M16X1.5 短螺纹
|
MA16F-H2-03-S
|
3-2
|
16
|
10
|
22/22
|
50
|
|
M16X1.5 短螺纹
|
MA16-H2-04-S
|
4.1-3
|
16
|
10
|
22/22
|
50
|
|
M20X1.5 短螺纹
|
MA20S-H2-03
|
3-2
|
20
|
10
|
24/22
|
50
|
|
M20X1.5 短螺纹
|
MA20S-H2-04
|
4.1-3
|
20
|
10
|
24/22
|
50
|
|
M20X1.5 短螺纹
|
MA20-H2-03-S
|
3.5-2.5
|
20
|
15
|
24/24
|
50
|
|
M20X1.5 短螺纹
|
MA20-H2-04-S
|
4.3-3.3
|
20
|
10
|
27/27
|
50
|
|
M20X1.5 短螺纹
|
MA20-H-06-S
|
6.1-4.3
|
20
|
10
|
27/27
|
50
|
|
M25X1.5 短螺纹
|
MA25S-H3-03
|
3.6-2.6
|
25
|
12
|
33/27
|
50
|
|
M25X1.5 短螺纹
|
MA25S-H3-05
|
5.2-3.5
|
25
|
12
|
33/27
|
50
|
|
M25X1.5 短螺纹
|
MA25-H3-05-S
|
5.2-3.6
|
25
|
10
|
33/33
|
50
|
|
M25X1.5 短螺纹
|
MA25-H3-06-S
|
6.2-4.8
|
25
|
10
|
33/33
|
50
|
|
M25X1.5 短螺纹
|
MA25-H3-08-S
|
8-6.2
|
25
|
10
|
33/33
|
50
|
|
M32X1.5 短螺纹
|
MA32S-H3-05
|
5.2-3.6
|
32
|
12
|
41/33
|
10
|
|
M32X1.5 短螺纹
|
MA32S-H3-06
|
6.2-4.8
|
32
|
12
|
41/33
|
10
|
|
M32X1.5 短螺纹
|
MA32S-H3-08
|
8-6.2
|
32
|
12
|
41/33
|
10
|
|
M32X1.5 短螺纹
|
MA32-H3-10-S
|
10-7.7
|
32
|
11
|
41/42
|
10
|
|
M40X1.5 短螺纹
|
MA40-H3-08-S
|
8.3-6.5
|
40
|
12
|
50/52
|
10
|
|
M40X1.5 短螺纹
|
MA40-H3-10-S
|
10-7.7
|
40
|
12
|
50/52
|
10
|
|
M12X1.5 长螺纹
|
MA12-H3-02
|
2.6-1.0
|
12
|
9
|
18/19
|
50
|
|
M16X1.5 长螺纹
|
MA16-H3-03
|
3-2
|
16
|
15
|
22/22
|
50
|
|
M16X1.5 长螺纹
|
MA16-H3-04
|
4.2-3
|
16
|
15
|
22/22
|
50
|
|
M20X1.5 长螺纹
|
MA20-H3-03
|
3.6-2.6
|
20
|
15
|
27/27
|
50
|
|
M20X1.5 长螺纹
|
MA20-H3-05
|
5.2-3.5
|
20
|
15
|
27/27
|
50
|
|
M25X1.5 长螺纹
|
MA25-H3-06
|
6.2-4.8
|
25
|
15
|
33/33
|
50
|
|
M25X1.5 长螺纹
|
MA25-H3-08
|
8-6.2
|
25
|
15
|
33/33
|
50
|
|
M32X1.5 长螺纹
|
MA32-H3-10
|
10-7.7
|
32
|
15
|
41/42
|
10
|
|
M40X1.5 长螺纹
|
MA40-H3-08
|
8.3-6.5
|
40
|
20
|
50/52
|
10
|
|
M40X1.5 长螺纹
|
MA40-H3-10
|
10-7.7
|
40
|
20
|
50/52
|
10
|
|
PG7
|
PA7-H3-02
|
2.6-1.6
|
12.5
|
8.5
|
17/19
|
50
|
|
PG9
|
PA9-H3-02
|
2.6-1.6
|
15.2
|
9
|
22/19
|
50
|
|
PG11
|
PA11-H3-03
|
3-2
|
18.6
|
10
|
24/22
|
50
|
|
PG11
|
PA11-H3-04
|
4.2-3
|
18.6
|
10
|
24/22
|
50
|
|
PG13.5
|
PA13.5-H3-05
|
5-3.5
|
20.4
|
10
|
27/24
|
50
|
|
PG16
|
PA16-H3-03
|
3.6-2.6
|
22.5
|
11
|
30/27
|
50
|
|
PG16
|
PA16-H3-05
|
5.2-3.5
|
22.5
|
11
|
30/27
|
50
|
|
PG21
|
PA21-H3-05
|
5.2-3.6
|
28.3
|
12.5
|
36/33
|
50
|
|
PG21
|
PA21-H3-06
|
6.2-4.8
|
28.3
|
12.5
|
36/33
|
50
|
|
PG21
|
PA21-H3-08
|
8-6.2
|
28.3
|
12.5
|
36/33
|
50
|
|
PG29
|
PA29-H3-10
|
10-7.7
|
37
|
12
|
46/42
|
10
|
|
PG36
|
PA36-H3-08
|
8.3-6.6
|
47
|
15
|
57/52
|
10
|
|
PG36
|
PA36-H3-10
|
10-7.7
|
47
|
15
|
52/37/52
|
10
|
|
G(PF) 1/4
|
GA13-H3-02
|
2.6-1.6
|
13.16
|
9
|
19/19
|
50
|
|
G(PF) 3/8
|
GA17-H3-03
|
3-2
|
16.66
|
10
|
22/22
|
50
|
|
G(PF) 3/8
|
GA17-H3-04
|
4.2-3
|
16.66
|
10
|
22/22
|
50
|
|
G(PF) 1/2
|
GA21S-H3-03
|
3-2
|
20.95
|
10
|
27/22
|
50
|
|
G(PF) 1/2
|
GA21S-H3-04
|
4.2-3
|
20.95
|
10
|
27/22
|
50
|
|
G(PF) 1/2
|
GA21M-H3-05
|
5-3.5
|
20.95
|
10
|
27/24
|
50
|
|
G(PF) 1/2
|
GA21L-H3-03
|
3.6-2.6
|
20.95
|
10
|
27/27
|
50
|
|
G(PF) 1/2
|
GA21L-H3-05
|
5.2-3.5
|
20.95
|
10
|
27/27
|
50
|
|
G(PF) 3/4
|
GA26S-H3-03
|
3.6-2.6
|
26.44
|
12
|
33/27
|
50
|
|
G(PF) 3/4
|
GA26S-H3-05
|
5.2-3.5
|
26.44
|
12
|
33/27
|
50
|
|
G(PF) 3/4
|
GA26-H3-05
|
5.2-3.6
|
26.44
|
12.5
|
33/33
|
50
|
|
G(PF) 3/4
|
GA26-H3-06
|
6.2-4.8
|
26.44
|
12.5
|
33/33
|
50
|
|
G(PF) 3/4
|
GA26-H3-08
|
8-6.2
|
26.44
|
12.5
|
33/33
|
50
|
|
G(PF) 1
|
GA33S-H3-05
|
5.2-3.6
|
33.25
|
12
|
42/33
|
10
|
|
G(PF) 1
|
GA33S-H3-06
|
6.2-4.8
|
33.25
|
12
|
42/33
|
10
|
|
G(PF) 1
|
GA33S-H3-08
|
8-6.2
|
33.25
|
12
|
42/33
|
10
|
|
G(PF) 1
|
GA33-H3-10
|
10-7.7
|
33.25
|
15
|
42/42
|
10
|
|
G(PF) 1 1/4
|
GA42-H3-08
|
8.3-6.5
|
41.95
|
15
|
53/52
|
10
|
|
G(PF) 1 1/4
|
GA42-H3-10
|
10-7.7
|
41.95
|
15
|
53/52
|
10
|
|
NPT 3/8
|
NA17-H3-03
|
3-2
|
17.05
|
13
|
22
|
50
|
|
NPT 3/8
|
NA17-H3-04
|
4.2-3
|
17.05
|
13
|
22
|
50
|
|
NPT 1/2
|
NA21-H3-03
|
3.6-2.6
|
21.22
|
13
|
27
|
50
|
|
NPT 1/2
|
NA21-H3-05
|
5.2-3.5
|
21.22
|
13
|
27
|
50
|
|
NPT 3/4
|
NA26-H3-05
|
5.2-3.6
|
26.57
|
15
|
33
|
50
|
|
NPT 3/4
|
NA26-H3-06
|
6.2-4.8
|
26.57
|
15
|
33
|
50
|
|
NPT 3/4
|
NA26-H3-08
|
8-6.2
|
26.57
|
15
|
33
|
50
|
|
NPT 1
|
NA33-H3-10
|
10-7.7
|
33.23
|
17
|
42
|
10
|
