螺牙规格 : 公制牙（Metric/EN50262）、PG牙、G(PF)牙及美制牙（NPT）。

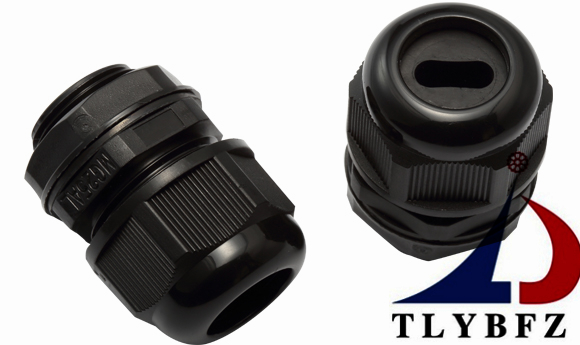

產品說明 :本款专为扁线而设计的电线电缆固定头，其合身的功能可以解决一般圆形密封孔所无法达到的密封性，使的扁线出线也能有完全的密封性与优异的防水性。本产品全数通过1000小时抗UV耐候实验且防水与抗拉力功能不变。产品有耐酸碱、耐化学物质与一般溶剂等抗腐蚀特性，全方位的产品尺寸可广泛应用于各个领域的出线孔上。
防护等级 ：在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，达到IP68-5Bar
颜色 : 黑色(B),灰色(G),蓝色(N),红色(R),白色(W)。各种颜色请于产品后加字母，如：NA17-H2-02B黑色等。
防火等级 ：UL94V-2.最高可达V0级防火级别。
材質 : A.C.E.F 部分以 UL 认可之尼龙 PA66 制成 ( 防火等级 UL 94V-2 )，B 及 D 部分采用 EPDM 耐 候橡胶制成。各种孔径、材质的橡胶可接受订制。
工作温度 ：-40℃~＋100℃短时可达＋120℃
|
螺牙规格
|
产品型号
|
电缆外径 mm
|
螺纹外径
|
螺纹长度
|
扳手径
|
包 装 pcs
|
|
黑色(B)
|
|
灰色(G)
|
C1 mm
|
C2 mm
|
A & F mm
|
|
MG
|
M12 X 1.5
|
MA12-0207
|
2.3 X 7.1
|
12
|
9
|
18 / 19
|
50
|
|
M16 X 1.5
|
MA16-0610
|
6 X 10
|
16
|
15
|
22 / 22
|
50
|
|
M20 X 1.5
|
MA20-0612
|
6.5 X 12
|
20
|
15
|
27 / 27
|
50
|
|
MA20-0614
|
6 X 14
|
20
|
15
|
27 / 27
|
50
|
|
MA20-0712
|
7 X 12
|
20
|
15
|
27 / 27
|
50
|
|
MA20-0714
|
7 X 14
|
20
|
15
|
27 / 27
|
50
|
|
M25 X 1.5
|
MA25-0614
|
6 X 14
|
25
|
15
|
33 / 33
|
50
|
|
MA25-0714
|
7 X 14
|
25
|
15
|
33 / 33
|
50
|
|
M32 X 1.5
|
MA32-0822
|
8 X 22
|
32
|
15
|
41 / 42
|
10
|
|
M40 X 1.5
|
MA40-1028
|
10 X 28.5
|
40
|
20
|
50 / 52
|
10
|
|
MA40-0529
|
5.5 X 29
|
40
|
20
|
50 / 52
|
10
|
|
PG
|
PG 7
|
PA7-0207
|
2.3 X 7.1
|
12.5
|
8.5
|
17 / 19
|
50
|
|
PG 9
|
PA9-0207
|
2.3 X 7.1
|
15.2
|
9
|
22 / 19
|
50
|
|
PG 11
|
PA11-0610
|
6 X 10
|
18.6
|
10
|
24 / 22
|
50
|
|
PG 13.5
|
PA13.5-0511
|
5 X 11.5
|
20.4
|
10
|
27 / 24
|
50
|
|
PG 16
|
PA16-0612
|
6.5 X 12
|
22.5
|
11
|
30 / 27
|
50
|
|
PA16-0614
|
6 X 14
|
22.5
|
11
|
30 / 27
|
50
|
|
PA16-0712
|
7 X 12
|
22.5
|
11
|
30 / 27
|
50
|
|
PA16-0714
|
7 X 14
|
22.5
|
11
|
30 / 27
|
50
|
|
PG 21
|
PA21-0614
|
6 X 14
|
28.3
|
12.5
|
36 / 33
|
50
|
|
PA21-0714
|
7 X 14
|
28.3
|
12.5
|
36 / 33
|
50
|
|
PG 29
|
PA29-0822
|
8 X 22
|
37
|
12
|
46 / 42
|
10
|
|
PG 36
|
PA36-1028
|
10 X 28.5
|
47
|
15
|
57 / 52
|
10
|
|
PA36-0529
|
5.5 X 29
|
47
|
15
|
57 / 52
|
10
|
