产品展示 products show

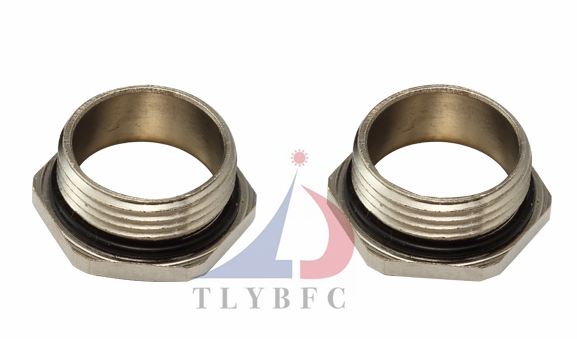

  • 金属缩径环
  • 产品规格：TLYBFC-REM系列
  • 上架时间：2022-11-16 20:29:40
  • 点击数：1905
  • 产品材质：￥铜镀镍、304、 316
  • 防水等级：IP40
  • 防爆等级：
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：

性能: 通过RoHS测试

材料: 黄铜镀镍、不锈钢，密封件为改性橡胶

温度范围: -40℃到100℃，短时间可以达到120℃

防爆等级: 隔爆 EX d II

型号
Model number

外螺纹规格
AG outer Thread Dimension

内螺纹规格
IG inner Thread Dimension

GL
（mm） 		螺纹长度
GL2（mm） 		高度
H（mm  		扳手尺寸                      形式
Wrench Size（mm） 		订货号
Article No.
TLYBFC-REM.M16 M16X1.5 M12X1.5 7   9.5 18                                         99 00 6032 0160 01
TLYBFC-REM.M18 M18X1.5 M16X1.5 7 12 20.5 20                               B 99 00 6032 0180 01
TLYBFC-REM.M20.A M20X1.5 M16X1.5 7   10 24                               A 99 00 6032 0200 01
TLYBFC-REM.M20.B M20X1.5 M18X1.5 7 12 21 24                               B 99 00 6032 0201 01
TLYBFC-REM.M24 M24X1.5 M20X1.5 7   10.5 27                               A 99 00 6032 0240 01
TLYBFC-REM.M25 M25X1.5 M20X1.5 7   10.5 28                               A 99 00 6032 0250 01
TLYBFC-REM.M27 M27X1.5 M25X2.0 8 14 24 30                               B 99 00 6032 0270 01
TLYBFC-REM.M30 M30X1.5 M27X2.0 8 14 24 34                               B 99 00 6032 0300 01
TLYBFC-REM.M32 M32X2.0 M25X1.5 8   12 36                               A 99 00 6032 0320 01
TLYBFC-REM.M36 M36X1.5 M32X1.5 8   12 40                               A 99 00 6032 0360 01
TLYBFC-REM.M40 M40X2.0 M32X1.5 9   13 45                               A 99 00 6032 0400 01
TLYBFC-REM.M50 M50X1.5 M40X1.5 9   14 55                               A 99 00 6032 0500 01
TLYBFC-REM.M63 M63X1.5 M50X1.5 10   16 70                               A 99 00 6032 0630 01



型号
Model number

螺纹规格
AG

螺纹规格
IG

GL（mm）  H
mm  		   SW
   mm 		订货号
Article No.
TLYBFC-REM.PG9 PG9 PG7     7 10     18                                   99 00 6032 0190 01
TLYBFC-REM.PG11 PG11 PG9     7 10.5     21                          99 00 6032 1110 01
TLYBFC-REM.PG13.5 PG13.5 PG11     7 10.5      23 99 00 6032 1130 01
TLYBFC-REM.PG16 PG16 PG13.5     7 10.5      26 99 00 6032 1160 01
TLYBFC-REM.PG21 PG21 PG16     7 11      32 99 00 6032 1210 01
TLYBFC-REM.PG29 PG29 PG21     8 13      45 99 00 6032 1290 01
TLYBFC-REM.PG36 PG36 PG29        9 14      50 99 00 6032 1360 01
TLYBFC-REM.PG42 PG42 PG36     10 15      55 99 00 6032 1420 01
TLYBFC-REM.PG48 PG48 PG42        10 16      65 99 00 6032 1480 01


型号
Model number

螺纹规格
AG

螺纹规格
IG

GL（mm）  H
mm  		   SW
   mm 		订货号
Article No.
TLYBFC-REM.N1/2 N1/2〞 N3/8〞     7 10 24 99 00 6032 3050 01
TLYBFC-REM.N3/4 N3/4〞 N1/2〞     7 10.5 30 99 00 6032 3060 01
TLYBFC-REM.N1 N1〞 N3/4〞     7 11     38 99 00 6032 3070 01
TLYBFC-REM.N1.1/4 N1-1/4〞 N1〞     9 12     50 99 00 6032 3080 01
TLYBFC-REM.N1.1/2 N1-1/2〞 N1-1/4〞     10 14     52 99 00 6032 3090 01
TLYBFC-REM.N2 N2〞 N1-1/2〞     11 15     65 99 00 6032 3100 01
TLYBFC-REM.N2.1/2 N2-1/2〞 N2 〞     11 16     80 99 00 6032 3110 01
TLYBFC-REM.N3 N3〞 N2-1/2〞     11 18     95 99 00 6032 3120 01



型号
Model number

螺纹规格
AG

螺纹规格
IG

GL（m )  H
mm  		   SW
   mm 		订货号
Article No.
TLYBFC-REM.G1/2 G1/2〞 G3/8〞     7 10        24    99 00 6032 2040 01
TLYBFC-REM.G3/4 G3/4〞 G1/2〞     7 10.5     30  99 00 6032 2060 01
TLYBFC-REM.G1 G1〞 G3/4〞     7 11     38 99 00 6032 2080 01
TLYBFC-REM.G1.1/4 G1-1/4〞 G1〞     9 12     50 99 00 6032 2100 01
TLYBFC-REM.G1.1/2 G1-1/2〞 G1-1/4〞     10 14     50 99 00 6032 2120 01
TLYBFC-REM.G2 G2〞 G1-1/2〞     11 15     65 99 00 6032 2140 01
TLYBFC-REM.G2.1/2 G2-1/2〞 G2 〞     11 16     80 99 00 6032 2160 01
TLYBFC-REM.G3 G2〞 G3〞     11 18     95 99 00 6032 2180 01
