产品展示 products show

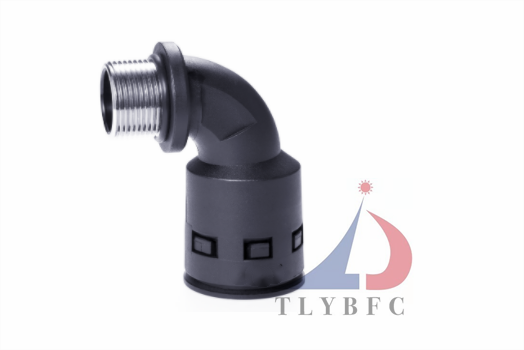

  • 金属外螺纹90度尼龙软管接头
  • 产品规格：公制、德制
  • 上架时间：2022-10-13 19:06:03
  • 点击数：1931
  • 产品材质：￥尼龙、黄铜镀镍螺纹
  • 防水等级：IP68
  • 防爆等级：
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：
材质：尼龙，黄铜镀镍螺纹
颜色：黑色/灰色
温度：-45℃~+120℃，短时间150℃
防护等级：IP66, IP68(与软管及RLS密封垫配合使用)
特性：自熄灭性好，不含卤素，磷，镉，同时具有极好的抗冲击强度
使用方法：  TLYBFZ品牌型软管的配套产品，可接入 设备箱体上，也可以根据选用螺纹接入进出口为内螺纹 的电动设备上，只需软管插入接口即可。
PG制螺纹：

 型号

 配波纹管规格

内径(mm)

尺寸(mm)

 牙规格

 包装(pcs/bag)

A
B
C
E

TLYBFC-PG7

AD10              1/4"

 8.5

 17.5

46.0
8.0

 12.5

 PG7

 50

TLYBFC-PG9

AD13             5/16"

11.1

 20.5

57.0
10.6

 15.2

 PG9

 50

TLYBFC-PG11

AD15.8           3/8"

12.0

 23.2

60.5
11.3

 18.6

 PG11

 50

TLYBFC-PG16

AD21.2           1/2"

16.5

30.3

73.0
12.0

 22.5

 PG16

 50

TLYBFC-PG21

AD28.5           3/4"

22.4

 37.1

83.0
12.0

 28.3

 PG21

 50

TLYBFC-PG29

AD34.5               1"

30.9

 44.4

96.7
12.0

 37.0

 PG29

30

TLYBFC-PG36

AD 42.5       1 1/4"

39.0

 53.0

108.5
12.2

 47.0

 PG36

20

TLYBFC-PG48

AD54.5             2"

48.5

 66.6

127.0
14.7

 59.3

 PG48

10


公制螺纹：

 型号

 配波纹管规格

内径(mm)
尺寸(mm)

 牙规格

 包装(pcs/bag)

A
B
C
E

TLYBFC-M20*1.5

 AD15.8    3/8

11.9
17.5
46.0
10.0
10.0

 M20*1.5

 50

TLYBFC-M12*1.5

AD10      5/16"

8.0
20.7
56.5
10.4
12.0

 M12*1.5

 50

TLYBFC-M16*1.5

AD13        3/8"

11.9
23.2
11.2
11.2
15.9

 M16*1.5

 50

TLYBFC-M20*1.5

AD21.2      1/2"

15.5
30.4
12.1
12.1
19.6

 M20*1.5

 50

TLYBFC-M25*1.5

AD28.5      3/4"

20.6
36.8
13.6
13.6
24.9

 M25*1.5

 50

TLYBFC-M32*1.5

AD34.5          1"

27.4
44.3
15.3
15.3
32.4

 M32*1.5

30

TLYBFC-M40*1.5

AD42.5    1 1/4"

34.1
53.0
17.3
17.3
40.3

 M40*1.5

20

TLYBFC-M50*1.5

AD54.5          2"

41.2
66.3
17.5
17.5
50.0

 M50*1.5

10

 金属内螺纹90度尼龙软管接头

 产品型号 黑色：B   灰色;G  螺纹规格  适配软管  B  C  D  E  G  F  包装数量


TLYBFC-RL13-M16-90°   （B、G）

 M16X1.5  AD13.0  14  43.1  20  10.7  60.8  24  50


TLYBFC-RL16-M16-90°   （B、G）

 M16X1.5  AD15.8  14  43.9  23  11  64  27  50


TLYBFC-RL21-M20-90°   （B、G）

 M20X1.5  AD21.2  15  49.1  28.5  15  68.6  32  50


TLYBFC-RL28-M25-90°   （B、G）

 M25X1.5  AD28.5  15  57.8  37  20  78.7  37  20


TLYBFC-RL34-M32-90°   （B、G）

 M32X1.5  AD34.5  15  67.8  43.5  25.5  92.9  47  20


TLYBFC-RL42-M40-90°   （B、G）

 M40X1.5  AD42.5  16  85.5  53  32  114  53  10


TLYBFC-RL54-M50-90°   （B、G）

 M50X1.5  AD54.5  16  98  66  42.5  131.5  63  5




TLYBFC-RL13-PG09-90°   （B、G）

 PG09  AD13.0  12  41.1  20  10.5 60.8  24  50


TLYBFC-RL16-PG11-90°   （B、G）

 PG11  AD15.8  12  41.9  23  11  64  27  50


TLYBFC-RL21-PG13-90°   （B、G）

 PG13  AD21.2  14  48.1  28.5  14.5  68.6  32  50


TLYBFC-RL21-PG16-90°   （B、G）

 PG16  AD21.2  14  48.1  28.5  17.5  69.6  34  50


TLYBFC-RL28-PG21-90°   （B、G）

 PG21  AD28.5  14  56.8  37  20.5  79.7  39  20


TLYBFC-RL34-PG29-90°   （B、G）

 PG29  AD34.5  14  66.8  43.5  29  93.9  49  20


TLYBFC-RL42-PG36-90°   （B、G）

 PG36  AD42.5  16  85.5  53  38  117  59  10


TLYBFC-RL54-PG48-90°   （B、G）

 PG48  AD54.5  16  98  66  49  132  70  5
