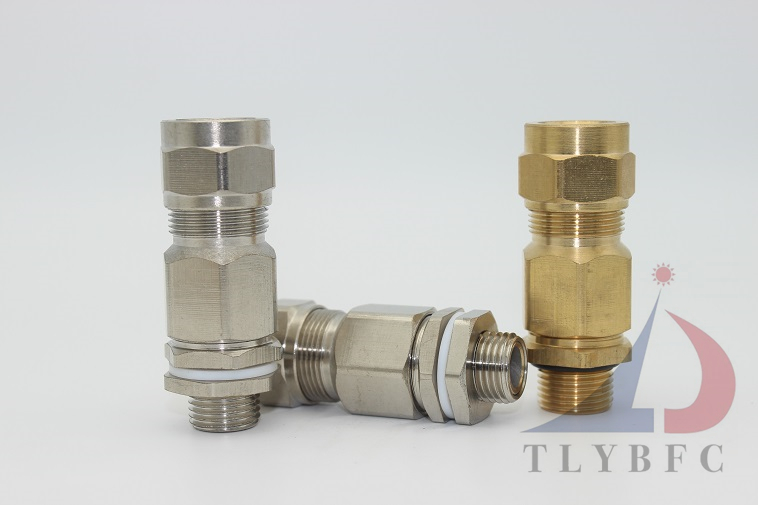

  • 黄铜铠装防爆填料函
  • 产品规格：
  • 上架时间：2022-9-22 15:17:24
  • 点击数：2214
  • 产品材质：￥黄铜，铜镀镍
  • 防水等级：IP66/IP67/IP68
  • 防爆等级：防爆
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：



螺牙规格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT锥形螺牙。

适用范围：

1，1区、2区危险场所；

2，IIA、IIB、IIC类爆炸性气体环境

产品特点：

1，采用黄铜、不锈钢制成；

2，电缆采用填料密封；

3，具有快捷安装、安全可靠、防护性能好、防爆性能优越等特点；

4，适用于夹持和固定各种类型的铜芯、钢丝纺织或带状铠装电缆，用于必须对电缆芯线部分隔爆及外壳气体密封达IP66的场所，防爆标志为：Exe II等效于II 2G Exe II(欧标)，Exd II 等效于II 2G Exe II(欧标)


黄铜铠装防爆填料函-II型隔爆(公制牙)
螺牙规格 订货型号 电缆外径密封范围  螺纹长度 钢带厚度 网带厚度 大直径B
公制 A(mm) B(mm) L(mm) min max (mm)Max （mm）
M20 TLYBFC-EXd-M20-14h 3.1～8.6 6.1～14.0 12 0.1 0.4 0.85 24
TLYBFC-EXd-M20-16h 6～12 9.5～16 12 0.1 0.4 0.9 30
M25 TLYBFC-EXd-M25-16h 6.1～11.6 9.5～15.9 12 0.1 0.4 0.9 30
TLYBFC-EXd-M25-29h 11.1～14 18.7～29 16 0.1 0.7 1.4 43
M32 TLYBFC-EXd-M32-25h 11.1～19.9 18.7～25 16 0.1 0.7 1.4 43
TLYBFC-EXd-M32-35h 17～21 22.9～35 16 0.1 0.7 1.4 50
M40 TLYBFC-EXd-M40-30h 17～26.2 22.9～30 16 0.1 0.7 1.6/2.0 50
TLYBFC-EXd-M40-42h 22～28 26～42 16 0.1 0.8 1.4 60
M50 TLYBFC-EXd-M50-35h 22～32.1 26～35 17 0.2 0.8 2.5 60
TLYBFC-EXd-M50-48h 29.5～39 35.5～48 17 0.2 0.63 1.4 65
M63 TLYBFC-EXd-M63-45h 29.5～38.1 35.5～45 17 0.2 0.63 2.0/2.5 65
TLYBFC-EXd-M63-45h 40.1～51 45.6～62 17 0.2 0.63 1.5 80
M75 TLYBFC-EXd-M75-55h 47.2～50 45.6～55 19 0.3 0.63 2.5 80
TLYBFC-EXd-M75-74h 52.8～63 57～74 19 0.3 0.81 1.5 92
M100 TLYBFC-EXd-M100-72h 52.8～61.9 57～72.1 19 0.3 0.81 2.5 92
TLYBFC-EXd-M100-79h 59.1～67.9 60.4～79 19 0.3 0.81 2.5/3.15 92
TLYBFC-EXd-M100-93h 70～86 76～93 19 0.3 0.94 1.6 117
M125 TLYBFC-EXd-M125-93h 70～86 76～93 19 0.3 0.936 1.6 117
黄铜铠装防爆填料函-II型隔爆(英制牙)
螺牙规格 订货号 电缆外径密封范围  螺纹长度 钢带大厚度 网带大厚度 大直径B（mm）Max
英制 A(mm) B(mm) L(mm) min max 02(mm)Max
G1/2 TLYBFC-EXd-G1/2-13h 3.1～8.6 6.1～13.4 12 0.1 0.4 0.85 24
TLYBFC-EXd-G1/2-17h 6～12 9.5～17 12 0.1 0.4 0.9 30
G3/4 TLYBFC-EXd-G3/4-16h 6.1～11.6 9.5～15.9 12 0.1 0.4 0.9 30
TLYBFC-EXd-G3/4-29h 11.1～14 18.7～29 16 0.1 0.7 1.4 43
G 1" TLYBFC-EXd-G1-25h 11.1～19.9 18.7～25 16 0.1 0.7 1.4 43
TLYBFC-EXd-G1-35h 17～21 22.9～35 16 0.1 0.7 1.4 50
G1 1/4 TLYBFC-EXd-G1-1/4-30h 17～26.2 22.9～30 16 0.1 0.7 1.6/2.0 50
TLYBFC-EXd-G1-1/4-42h 22～28 26～42 16 0.1 0.8 1.4 60
G1 1/2 TLYBFC-EXd-G1-1/2-35h 22～32.1 26～35 17 0.2 0.8 2.5 60
TLYBFC-EXd-G1-1/2-48h 29.5～39 35.5～48 17 0.2 0.63 1.4 65
G 2" TLYBFC-EXd-G2-45h 29.5～38.1 35.5～45 17 0.2 0.63 2.0/2.5 65
TLYBFC-EXd-G2-62h 40.1～51 45.6～62 17 0.2 0.63 1.5 80
G2 1/2 TLYBFC-EXd-G2-1/2-55h 47.2～50 45.6～55 19 0.3 0.63 2.5 80
TLYBFC-EXd-G2-1/2-74h 52.8～63 57～74 19 0.3 0.81 1.5 92
G 3" TLYBFC-EXd-G3-72h 52.8～61.9 57～72.1 19 0.3 0.81 2.5 92
TLYBFC-EXd-G3-79h 59.167.9 60.478.5 19 0.3 0.81 2.5/3.15 92
TLYBFC-EXd-G3-93h 70～86 76～93 19 0.3 0.94 1.6 117
G 4" TLYBFC-EXd-G4-93h 70～86 76～93 19 0.3 0.936 1.6 117
黄铜铠装防爆填料函-II型隔爆(美制牙)
螺牙规格 订货号 电缆外径密封范围  螺纹长度 钢带大厚度 网带大厚度 大直径B（mm）Max
英制 A(mm) B(mm) L(mm) min max 02(mm)Max
NPT1/2 TLYBFC-EXd-NPT1/2-13h 3.1～8.6 6.1～13.4 12 0.1 0.4 0.85 24
TLYBFC-EXd-NPT1/2-17h 6～12 9.5～17 12 0.1 0.4 0.9 30
NPT3/4 TLYBFC-EXd-NPT3/4-16h 6.1～11.6 9.5～15.9 12 0.1 0.4 0.9 30
TLYBFC-EXd-NPT3/4-29h 11.1～14 18.7～29 16 0.1 0.7 1.4 43
NPT 1" TLYBFC-EXd-NPT1-25h 11.1～19.9 18.7～25 16 0.1 0.7 1.4 43
TLYBFC-EXd-NPT1-35h 17～21 22.9～35 16 0.1 0.7 1.4 50
NPT1 1/4 TLYBFZ-EXd-NPT1-1/4-30h 17～26.2 22.9～30 16 0.1 0.7 1.6/2.0 50
TLYBFC-EXd-NPT1-1/4-42h 22～28 26～42 16 0.1 0.8 1.4 60
NPT1 1/2 TLYBFC-EXd-NPT1-1/2-35h 22～32.1 26～35 17 0.2 0.8 2.5 60
TLYBFC-EXd-NPT1-1/2-48h 29.5～39 35.5～48 17 0.2 0.63 1.4 65
NPT 2" TLYBFC-EXd-NPT2-45h 29.5～38.1 35.5～45 17 0.2 0.63 2.0/2.5 65
TLYBFC-EXd-NPT2-45h 40.1～51 45.6～62 17 0.2 0.63 1.5 80
NPT2 1/2 TLYBFC-EXd-NPT2-1/2-55h 47.2～50 45.6～55 19 0.3 0.63 2.5 80
TLYBFC-EXd-NPT2-1/2-74h 52.8～63 57～74 19 0.3 0.81 1.5 92
NPT 3" TLYBFC-EXd-NPT3-72h 52.8～61.9 57～72.1 19 0.3 0.81 2.5 92
TLYBFC-EXd-NPT3-79h 59.167.9 60.478.5 19 0.3 0.81 2.5/3.15 92
TLYBFC-EXd-NPT3-93h 70～86 76～93 19 0.3 0.94 1.6 117
NPT 4" TLYBFC-EXd-NPT4-93h 70～86 76～93 19 0.3 0.936 1.6 117
