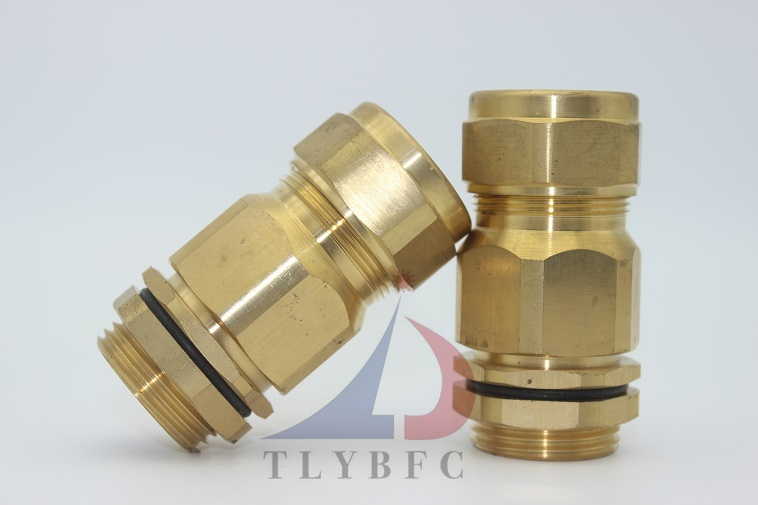

  • 胶泥型铠装防爆电缆接头
  • 产品规格:公制 、德制、英制
  • 上架时间:2022-8-27 14:18:41
  • 点击数:2118
  • 产品材质:黄铜、不锈钢304
  • 防水等级:IP66/ IP68
  • 防爆等级:防爆
  • 产品品牌:TLYBFC / TLYBFZ/ 进口
商品描述:


螺纹规格:公制牙MG螺牙,德制PG牙,英制G(PF)管制螺牙,美制NPT锥形螺牙。

防爆等级 :防爆型II区,Exd IICGb/EXe IICGb防爆认证。

防护等级:IP68

工作温度 :-40℃~+120℃短时可达+150℃

产品材質 :黄铜或不锈钢搭配硅胶制成。

使用方法:先将铠装电缆外层剪开,然后固定在铠装电缆卡环上,最后旋紧迫紧螺帽即可。

适用场所 :1区.2区危险场所及IIA.IIB.IIC类爆炸性气体环境。

产品说明:采用黄铜或不锈钢原材料配合数控机床加工制成,内置隔爆衬套和铠装电缆卡环,防爆功能特强,适合各类钢带,钢丝铠装电缆。电缆锁紧采用防爆胶泥填料密封,防护性能好.具有快捷安装,安全可靠,防护性能好,防爆性能等特点,另抗拉力特强,可防水、防尘、抗盐、耐弱酸、油、油脂及一般溶剂。

应用特性

 高危场所下保持其固有的机械特性;

 针对铠装电缆设计,不论是钢丝铠、编织铠、夹套铠都能快速安装;

 适用于重载场所,高密封、高抗拉,双层加固,单层铠装紧固,有效提供产品使用寿命;

 配合使用 PVC 护套、锯齿垫片、接线柱,能够更好的提高该产品的使用性能;

功能特性

 实现快速有效的紧固及密封;

 适用于先铠夹紧后密封,使得防爆性能更加优;

 多使用于防爆设备、马达、电气箱体,其双层的紧固密封,单层的铠甲紧固,更加牢靠,更具备较高承载力及高密封性能 。

备注:接受定制316不锈钢,耐高温,阻燃型等,欢迎来电咨询。




 产品型号

 螺纹规格

 电缆外径

 电缆内径大值

 螺纹长度

 扳手尺寸

 包装数量

 TLYBFC-JN-M20-14

 M20X1.5

 7.0-13.4

 12.6

 15

24

 50

 TLYBFC-JN-M20-16

 M20X1.5

 9.5-15.9

 12.6

 15

 24

 50

 TLYBFC-JN-M20-21

 M20X1.5

 12.5-20.9

 12.6

 15

 30

 50

 TLYBFC-JN-M25-27

 M25X1.5

 17.0-26.2

 17.5

 15

 37

 50

 TLYBFC-JN-M32-34

 M32X1.5

 22.9-33.9

 23.6

 15

 46

 25

 TLYBFC-JN-M40-41

 M40X1.5

 26.0-40.4

 30.0

 15

 55

 25

 TLYBFC-JN-M50-47

 M50X1.5

 35.0-46.7

 36.6

 15

 60

 20

 TLYBFC-JN-M50-53

 M50X1.5

 38.0-53.1

 41.0

 15

 70

 10

 TLYBFC-JN-M63-60

 M63X1.5

 45.6-59.4

 47.9

 15

 75

 10

 TLYBFC-JN-M63-66

 M63X1.5

 54.6-65.9

 53.7

 15

 80

 5

 TLYBFC-JN-M75-72

 M75X1.5

 57.0-72.1

 59.9

 15

 92

 5

 TLYBFC-JN-M75-79

 M75X1.5

 60.4-78.6

 64.3

 15

 101

 5

 TLYBFC-JN-M90-91

 M90X1.5

 69.2-90.5

 75.7

 20

 117

 5



 产品型号

 螺纹规格

 电缆外径

 电缆内径大值

 螺纹长度

 扳手尺寸

 包装数量

 TLYBFC-JN-G1/2-14

G1/2

 7.0-13.4

 12.6

 15

24

 50

 TLYBFC-JN-G1/2-16

G1/2

 9.5-15.9

 12.6

 15

 24

 50

 TLYBFC-JN-G1/2-21

 G1/2

 12.5-20.9

 12.6

 15

 30

 50

 TLYBFC-JN-G3/4-26

G3/4

 17.0-26.2

 17.5

 15

 37

 50

 TLYBFC-JN-G1**-34

 G1**

 22.9-33.9

 23.6

 15

 46

 25

 TLYBFC-JN-G1 1/2-41

 G1 1/4

 26.0-40.4

 30.0

 15

 55

 25

 TLYBFC-JN-G1 1/2-48

 G1 1/2

 35.0-46.7

 36.6

 15

 60

 20

 TLYBFC-JN-G2**-53

G2**

 38.0-53.1

 41.0

 15

 70

 10

 TLYBFC-JN-G2**-60

 G2**

 45.6-59.4

 47.9

 15

 75

 10

 TLYBFC-JN-G2 1/2-66

 G2 1/2

 54.6-65.9

 53.7

 15

 80

 5

 TLYBFC-JN-G2 1/2-72

 G2 1/2

 57.0-72.1

 59.9

 15

 92

 5

 TLYBFC-JN-G3**-79

G3**

 60.4-78.6

 64.3

 15

 101

 5

 TLYBFC-JN-G3**-91

 G3**

 69.2-90.5

 75.7

 20

 117

 5


 产品型号

 螺纹规格

 电缆外径

 电缆内径大值

 螺纹长度

 扳手尺寸

 包装数量

 TLYBFC-JN-NPT1/2-14

NPT1/2

 7.0-13.4

 12.6

 15

24

 50

 TLYBFC-JN-NPT1/2-16

NPT1/2

 9.5-15.9

 12.6

 15

 24

 50

 TLYBFC-JN-NPT1/2-21

 NPT1/2

 12.5-20.9

 12.6

 15

 30

 50

 TLYBFC-JN-NPT3/4-27

NPT3/4

 17.0-26.2

 17.5

 15

 37

 50

 TLYBFC-JN-NPT1**-33.9

NPT1**

 22.9-33.9

 23.6

 15

 46

 25

 TLYBFC-JN-NPT1 1/4-41

 NPT1 1/4

 26.0-40.4

 30.0

 15

 55

 25

 TLYBFC-JN-NPT1 1 /2-46.7

NPT1 1/2

 35.0-46.7

 36.6

 15

 60

 20

 TLYBFC-JN-NPT2**-53

NPT2**

 38.0-53.1

 41.0

 15

 70

 10

 TLYBFC-JN-NPT2**-60

NPT2**

 45.6-59.4

 47.9

 15

 75

 10

 TLYBFC-JN-NPT2 1/2-66

NPT2 1/2

 54.6-65.9

 53.7

 15

 80

 5

 TLYBFC-JN-NPT2 1/2-60

NPT2 1/2

 57.0-72.1

 59.9

 15

 92

 5

 TLYBFC-JN-NPT3**-79

NPT3**

 60.4-78.6

 64.3

 15

 101

 5

 TLYBFC-JN-NPT3**-91

NPT3**

 69.2-90.5

 75.7

 20

 117

 5



 产品型号

 螺纹规格

 电缆外径

 电缆内径大值

 螺纹长度

 扳手尺寸

 包装数量

 TLYBFC-JN-PG11-14

 PG11

 7.0-13.4

 12.6

 15

24

 50

 TLYBFC-JN-PG13.5-16

  PG13.5

 9.5-15.9

 12.6

 15

 24

 50

 TLYBFC-JN-PG16-21

PG16

 12.5-20.9

 12.6

 15

 30

 50

 TLYBFC-JN-PG21-27

PG21

 17.0-26.2

 17.5

 15

 37

 50

 TLYBFC-JN-PG29-33.9

PG29

 22.9-33.9

 23.6

 15

 46

 25

 TLYBFC-JN-PG36-41

 PG36

 26.0-40.4

 30.0

 15

 55

 25

 TLYBFC-JN-PG36-46.7

PG36

 35.0-46.7

 36.6

 15

 60

 20

 TLYBFC-JN-PG42-53

PG42

 38.0-53.1

 41.0

 15

 70

 10

 TLYBFC-JN-PG48-60

PG48

 45.6-59.4

 47.9

 15

 75

 10
