产品材质：采用热镀锌钢带。
产品特性：双扣镀锌金属软管，具有柔软与弯曲性能，内部平滑构造，在穿引电线电缆时极容易。

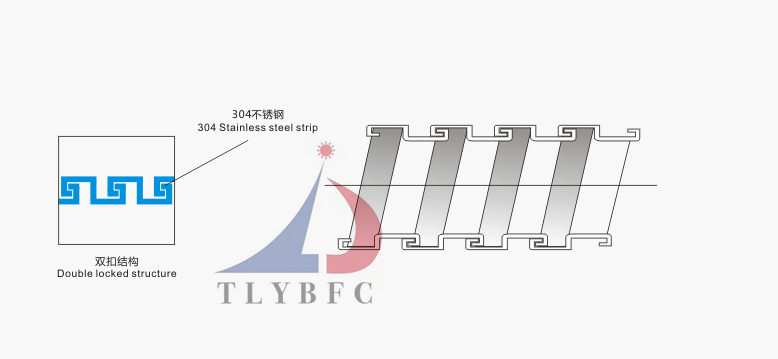

双扣结构：有很强的抗拉性、耐高温。
应用领域：用于机器人、航天航空设备、高铁地铁、电力发电、铁路轨道交通、船舶、化学工业、
通信系统、工程设备安装、工业自动化设备、机床机械设备、照明设备、电气绝缘保护系统等室内外环境的电线电缆保护。
型号
Model number
|
公制规格
Metric
|
英制规格
Inch
|
外径尺寸
OD(mm)
|
弯曲半径
Bending Radius
|
大轴向拉力KG
Max.axialtension
|
订货号
Article No.
|
包装M
Packing
|
|
TLYBFC-FCM.6
|
φ6
|
3/16"
|
8.2
|
40
|
335
|
9 030 1089 0060 90
|
200
|
|
TLYBFC-FCM.8
|
φ8
|
1/4"
|
11
|
45
|
470
|
9 030 1089 0080 90
|
200
|
|
TLYBFC-FCM.10
|
φ10
|
5/16"
|
13.5
|
55
|
590
|
9 030 1089 0100 90
|
100
|
|
TLYBFC-FCM.12
|
φ12
|
一一
|
15.5
|
60
|
710
|
9 030 1089 0120 90
|
100
|
|
TLYBFC-FCM.13
|
φ13
|
3/8"
|
16.5
|
65
|
765
|
9 030 1089 0130 90
|
100
|
|
TLYBFC-FCM.15
|
φ15
|
一一
|
19
|
80
|
885
|
9 030 1089 0150 90
|
100
|
|
TLYBFC-FCM.16
|
φ16
|
1/2"
|
20
|
85
|
940
|
9 030 1089 0160 90
|
100
|
|
TLYBFC-FCM.19
|
φ19
|
一一
|
23.3
|
95
|
1120
|
9 030 1089 0190 90
|
50
|
|
TLYBFC-FCM.20
|
φ20
|
3/4"
|
24.3
|
100
|
1180
|
9 030 1089 0200 90
|
50
|
|
TLYBFC-FCM.25
|
φ25
|
1"
|
30.3
|
120
|
1450
|
9 030 1089 0250 90
|
50
|
|
TLYBFC-FCM.32
|
φ32
|
1 1/4"
|
38
|
150
|
1885
|
9 030 1089 0320 90
|
25
|
|
TLYBFC-FCM.38
|
φ38
|
1 1/2"
|
45
|
180
|
2240
|
9 030 1089 0380 90
|
25
|
|
TLYBFC-FCM.51
|
φ51
|
1 1/2"
|
58
|
220
|
3000
|
9 030 1089 0510 90
|
20
|
|
TLYBFC-FCM.64
|
φ64
|
2 1/2"
|
72.5
|
310
|
3770
|
9 030 1089 0640 90
|
10
|
|
TLYBFC-FCM.75
|
φ75
|
3"
|
83.5
|
350
|
4400
|
9 030 1089 0750 90
|
10
|
|
TLYBFC-FCM.100
|
φ100
|
4"
|
108.5
|
410
|
4700
|
9 030 1089 5100 90
|
10
|
|
产品型号
|
公称内径
|
英制规格
|
外径及允许偏差
|
大轴向拉力
|
自然弯曲半径
|
包装数量
|
|
TLYBFC-JS-P4-10
|
10
|
5/16
|
12.6±0.5
|
590
|
55
|
100
|
|
TLYBFC-JS-P4-12
|
12
|
3/8
|
14.5±0.5
|
765
|
65
|
100
|
|
TLYBFC-JS-P4-15
|
15
|
1/2
|
17.9±0.6
|
940
|
85
|
100
|
|
TLYBFC-JS-P4-20
|
20
|
3/4
|
22.80±0.6
|
1180
|
100
|
50
|
|
TLYBFC-JS-P4-25
|
25
|
1
|
28.7±0.6
|
1450
|
120
|
50
|
|
TLYBFC-JS-P4-32
|
32
|
1 1/4
|
35.9±0.6
|
1885
|
165
|
25
|
|
TLYBFC-JS-P4-38
|
38
|
1 1/2
|
42.5±0.8
|
2240
|
180
|
25
|
|
TLYBFC-JS-P4-51
|
51
|
2
|
53.8±0.8
|
3000
|
190
|
20
|
|
TLYBFC-JS-P4-64
|
64
|
2 1/2
|
69.2±2.0
|
3770
|
280
|
20
|
|
TLYBFC-JS-P4-75
|
75
|
3
|
83.50±2.0
|
4400
|
320
|
10
|
|
TLYBFC-JS-P4-100
|
100
|
4
|
107.5±3.0
|
4700
|
380
|
10
|
|
TLYBFC-JS-P4-125
|
125
|
5
|
134.50±3.0
|
|
450
|
5
|
|
TLYBFC-JS-P4-150
|
150
|
6
|
158.50±4.0
|
|
500
|
5
|
