HSM金属格兰头
产品规格：HSM系列
上架时间：2022-11-15 17:29:45
点击数：1076
产品材质：￥铜镀镍、304、 316
防水等级：IP68
防爆等级：
产品品牌：TLYBFC / TLYBFZ/ 进口

商品描述：

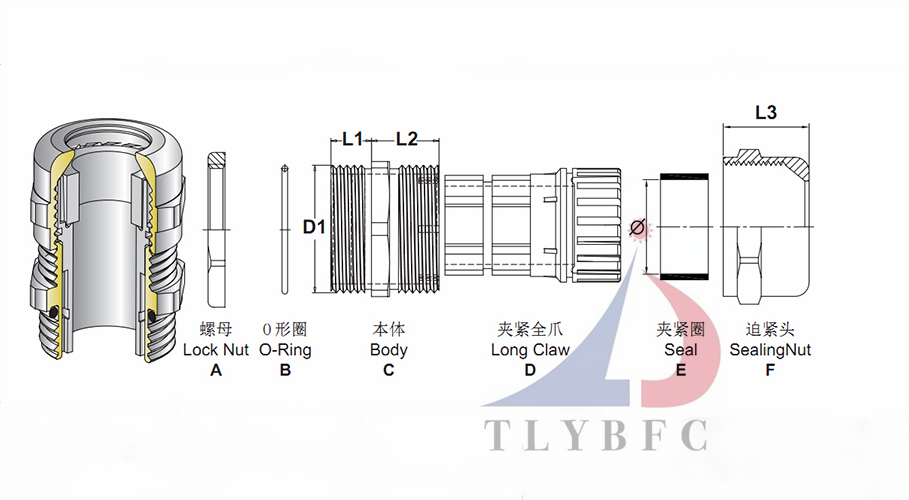

产品材质：接头主体部位采用不锈钢、黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃。短时间达100℃；

防护等级：在规定的卡口范围内，并使用0型密封圈旋紧迫紧头，达到IP68-10巴压力；
应用场合：控制电机，发动电机，照明器材，冷冻空调，家用电器，测量机械设备，车用/船用设备配接，通讯器材，及户外之电线电缆工程配接等恶劣环境。
备注：可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。

Material: Brass, nickel Plated，Staninless steel
Claw: PA
Sealing and sealing ring: NBR
Approvals: CE, ROHS
Temperature Resistance:-40℃ to 100℃, short time to 120℃.

Protection degree: IP68
Application: For the wire connecting for automotive/marine equipment lighting equipment, refrigeration and air conditioning, household appliances and measuring equipment, also for the outdoor wires connecting during the severe environment.
Notes: Customization is available.

型号 Model number	螺纹规格 Thread Dimension	接线范围 Clamping range（mm）	螺纹外径 AG（mm）	螺纹长度 GL（mm）	高度 H（mm）	扳手尺寸 Wrench Size（mm）	订货号 Article No.	包装单位 Packet Units
HSM.M12.A	M12×1.5	3-6.5	12.0	6.5	19	14	89 00 010 0120 02	100
HSM.M12.B	M12×1.5	2-5	12.0	6.5	19	14	89 00 010 0121 02	100
HSM.M16.A	M16×1.5	4-8	16.0	6	21	17/19	89 00 010 0160 02	100
HSM.M16.B	M16×1.5	2-6	16.0	6	21	17/19	89 00 010 0161 02	100
HSM.M16.C	M16×1.5	5-10	16.0	6	22	20	89 00 010 0162 02	100
HSM.M18	M18×1.5	5-10	18.0	6	22	20	89 00 010 0180 02	100
HSM.M20.A	M20×1.5	6-12	20.0	6	23	22	89 00 010 0200 02	100
HSM.M20.B	M20×1.5	5-9	20.0	6	23	22	89 00 010 0201 02	100
HSM.M20.C	M20×1.5	10-14	20.0	6	24	24	89 00 010 0202 02	100
HSM.M22	M22×1.5	10-14	22.0	6	24	24	89 00 010 0220 02	100
HSM.M24.A	M24×1.5	7-12	24.0	6	24	27	89 00 010 0240 02	100
HSM.M24.B	M24×1.5	10-14	24.0	6	24	27	89 00 010 0241 02	100
HSM.M25.A	M25×1.5	13-18	25.0	7	26	30	89 00 010 0250 02	20
HSM.M25.B	M25×1.5	9-16	25.0	7	26	30	89 00 010 0251 02	20
HSM.M27.A	M27×2.0	13-18	27.0	8	25	30	89 00 010 0270 02	20
HSM.M27.B	M27×2.0	9-16	27.0	8	26	30	89 00 010 0271 02	20
HSM.M30.A	M30×2.0	9-16	30.0	8	26	32	89 00 010 0300 02	20
HSM.M30.B	M30×2.0	13-18	30.0	8	26	32	89 00 010 0301 02	20
HSM.M32.A	M32×1.5	18-25	32.0	8	31	40	89 00 010 0320 02	20
HSM.M32.B	M32×1.5	13-20	32.0	8	31	40	89 00 010 0321 02	20
HSM.M32.C	M32×1.5	15-21	32.0	8	33	36	89 00 010 0322 02	20
HSM.M33	M33×2.0	18-25	33.0	8	34	40	89 00 010 0330 02	20
HSM.M36.A	M36×2.0	13-20	36.0	8	34	40	89 00 010 0360 02	20
HSM.M36.B	M36×2.0	18-25	36.0	8	34	40	89 00 010 0361 02	20
HSM.M40.A	M40×1.5	22-32	40.0	8	37	50	89 00 010 0400 02	10
HSM.M40.B	M40×1.5	20-26	40.0	8	37	50	89 00 010 0401 02	10
HSM.M40.C	M40×1.5	19-27	40.0	8	33	46	89 00 010 0402 02	10
HSM.M42	M42×2.0	22-32	42.0	8	40	50	89 00 010 0420 02	10
HSM.M48	M48×2.0	22-32	48.0	8	40	50	89 00 010 0480 02	10
HSM.M50.A	M50×1.5	32-38	50.0	9	37	57	89 00 010 0500 02	10
HSM.M50.B	M50×1.5	25-31	50.0	9	37	57	89 00 010 0501 02	10
HSM.M56	M56×2.0	32-38	56.0	9	42	60	89 00 010 0560 02	5
HSM.M60	M60×2.0	37-44	60.0	10	43	65	89 00 010 0600 02	5
HSM.M63.A	M63×1.5	37-44	63.0	10	38	64/68	89 00 010 0630 02	5
HSM.M63.B	M63×1.5	29-35	63.0	10	38	64/68	98 00 010 0631 02	5
HSM.M64	M64×2.0	37-44	64.0	10	43	67	89 00 010 0640 02	5

型号 Model number	螺纹规格 Thread Dimension	接线范围 Clamping range（mm）	螺纹外径 AG（mm）	螺纹长度 GL（mm）	高度 H（mm）	扳手尺寸 Wrench Size（mm）	订货号 Article No.	包装单位 Packet Units
HSM.PG7.A	PG7	3-6.5	12.5	5	19	14	89 00 010 1070 02	100
HSM.PG7.B	PG7	2-5	12.5	5	19	14	89 00 010 1071 02	100
HSM.PG9.A	PG9	4-8	15.2	6	21	17	89 00 010 1090 02	100
HSM.PG9.B	PG9	2-6	15.2	6	21	17	89 00 010 1091 02	100
HSM.PG11.A	PG11	5-10	18.6	6	22	20	89 00 010 1110 02	100
HSM.PG11.B	PG11	3-7	18.6	6	22	20	89 00 010 1111 02	100
HSM.PG13.5.A	PG13.5	6-12	20.4	6.5	24	22	89 00 010 1130 02	50
HSM.PG13.5.B	PG13.5	5-9	20.4	6.5	24	22	89 00 010 1131 02	50
HSM.PG16.A	PG16	10-14	22.5	6.5	23	24	89 00 010 1160 02	50
HSM.PG16.B	PG16	7-12	22.5	6.5	23	24	89 00 010 1161 02	50
HSM.PG21.A	PG21	13-18	28.3	7	24	30	89 00 010 1210 02	20
HSM.PG21.B	PG21	9-16	28.3	7	24	30	89 00 010 1211 02	20
HSM.PG29.A	PG29	18-25	37	8	29	40	89 00 010 1290 02	20
HSM.PG29.B	PG29	13-20	37	8	29	40	89 00 010 1291 02	20
HSM.PG36.A	PG36	22-32	47	8	35	50	89 00 010 1360 02	10
HSM.PG36.B	PG36	20-26	47	8	35	50	89 00 010 1361 02	10
HSM.PG42.A	PG42	32-38	54	9	37	57	89 00 010 1420 02	10
HSM.PG42.B	PG42	25-31	54	9	37	57	89 00 010 1421 02	10
HSM.PG48.A	PG48	37-44	59.3	10	38	64	89 00 010 1480 02	5
HSM.PG48.B	PG48	29-35	59.3	10	38	64	89 00 010 1481 02	5

型号 Model number	螺纹规格 Thread Dimension	接线范围 Clamping range（mm）	螺纹外径 AG（mm）	螺纹长度 GL（mm）	高度 H（mm）	扳手尺寸 Wrench Size（mm）	订货号 Article No.	包装单位 Packet Units
HSM.G1/4	G1/4"	3-6.5	13.1	7	19	14	89 00 010 2020 02	100
HSM.G3/8	G3/8"	4-8	16.6	8	19	18	89 00 010 2030 02	100
HSM.G1/2	G1/2"	6-12	20.9	8	22	22	89 00 010 2040 02	50
HSM.G3/4	G3/4"	13-18	26.4	9	25	30	89 00 010 2060 02	50
HSM.G1	G1"	18-25	33.2	11	29	40	89 00 010 2080 02	20
HSM.G1-1/4	G1-1/4"	25-33	41.9	13	35	50	89 00 010 2100 02	10
HSM.G1-1/2	G1-1/2"	32-38	47.8	14	37	57	89 00 010 2120 02	10
HSM.G2	G2"	37-44	59.6	14	38	64	89 00 010 2140 02	5
HSM.G2-1/2	G2-1/2"	42-52	75.1	15	38	78	89 00 010 2160 02	5
HSM.G3	G3"	65-70	87.8	15	48	98	89 00 010 2180 02	5

型号 Model number	螺纹规格 Thread Dimension	接线范围 Clamping range（mm）	螺纹外径 AG（mm）	螺纹长度 GL（mm）	高度 H（mm）	扳手尺寸 Wrench Size（mm）	订货号 Article No.	包装单位 Packet Units
HSM.NPT1/4	NPT 1/4"	3-6.5	13.6	7	19	14	89 00 010 3030 02	100
HSM.NPT3/8	NPT 3/8"	4-8	17	8	19	18	89 00 010 3040 02	100
HSM.NPT1/2	NPT 1/2"	6-12	21.2	8	22	22	89 00 010 3050 02	50
HSM.NPT3/4	NPT 3/4"	13-18	26.5	9	25	30	89 00 010 3060 02	50
HSM.NPT1	NPT 1"	18-25	33.2	11	29	40	89 00 010 3070 02	20
HSM.NPT1-1/4	NPT 1-1/4"	25-33	41.9	13	35	50	89 00 010 3080 02	10
HSM.NPT1-1/2	NPT 1-1/2"	32-38	48	14	37	57	89 00 010 3090 02	10
HSM.NPT2	NPT 2"	37-44	60	14	38	64	89 00 010 3100 02	5
HSM.NPT2-1/2	NPT 2-1/2"	42-52	72.6	15	38	78	89 00 010 3110 02	5
HSM.NPT3	NPT 3"	65-70	88.6	15	45	98	89 00 010 3120 02	5
