产品展示 products show

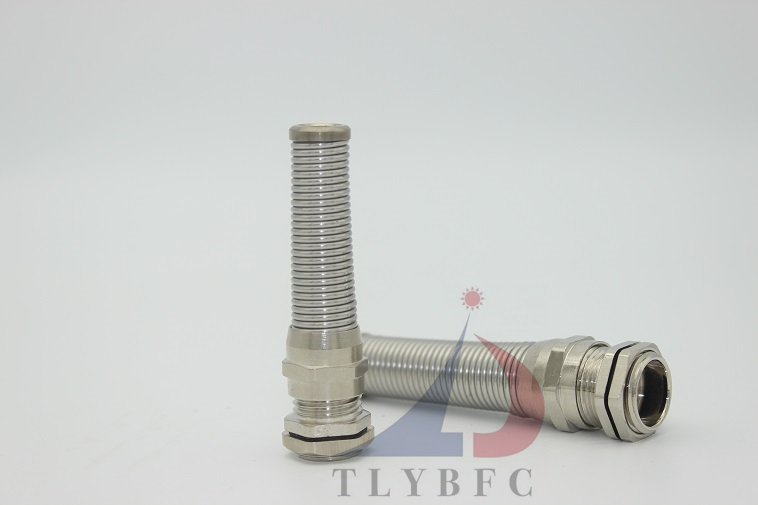

  • 防折弯金属电缆接头
  • 产品规格：公制，德制，美制，英制
  • 上架时间：2022-8-28 16:18:30
  • 点击数：1872
  • 产品材质：￥黄铜、铜镀镍、 304
  • 防水等级：IP68
  • 防爆等级：
  • 产品品牌：TLYBFC / TLYBFZ/ 进口
商品描述：


产品材质： A、C、D、F部位均采用防爆黄铜镀镍制成，B、E采用丁腈橡胶NBR制成。

螺牙规格： 公制牙M、德制牙PG、英制牙G及美制牙NTP。

防火等级： 94V-2

防护等级： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达到IP68

产品颜色： A.C.F部位为黄色，B.E部分为黑色，D部分为白色。

工作温度： -40℃~＋110℃，短时可达＋120℃。

产品特性

夹紧爪与夹紧圈一体成型之设计，配合迫紧头装配省时便利，

夹紧电缆范围大，抗拉力特强，

可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。



 产品型号 M  卡口范围  外径  出线口宽度  螺纹长度  接合长度  扳手径
 TLYBFC-EX-M12  3-6.5  12  6.8  6.5  55  14
 TLYBFC-EX-M12X  2-5  12  6.8  6.5  55  14
 TLYBFC-EX-M16  5-10  16  10.3  6  77  20
 TLYBFC-EX-M16X  3-7  16  10.3  6  77  20
 TLYBFC-EX-M20  10-14  20  14.3  6  98  24
 TLYBFC-EX-M20X  7-12  20  14.3  6  98  24
 TLYBFC-EX-M25  13-18  25  18.4  7  111  30
 TLYBFC-EX-M25X  9-16  25  18.4  7  111  30

 产品型号  PG  卡口范围  外径  出线口的宽度  螺纹长度  接合长度  扳手径
 TLYBFC-EX-PG  3-6.5  12.5  6.8  5  55  14
 TLYBFC-EX-PG  2-5  12.5  6.8  5  55  14
 TLYBFC-EX-PG  4-8  15.2  8.2  6  66  17
 TLYBFC-EX-PG  2-6  15.2  8.2  6  66  17
 TLYBFC-EX-PG  5-10  18.6  10.3  6  77  20
 TLYBFC-EX-PG  3-7  18.6  10.3  6  77  20
 TLYBFC-EX-PG  6-12  20.4  12.3  6.5  88  22
 TLYBFC-EX-PG13.5  5-9  20.4  12.3  6.5  88  22
 TLYBFC-EX-PG16  10-14  22.5  14.3  6.5  98  24
 TLYBFC-EX-PG16  7-12  22.5  14.3  6.5  98  24
 TLYBFC-EX-PG21  13-18  28.3  18.4  7  111  30
 TLYBFC-EX-PG21  9-16  28.3  18.4  7  111  30

 产品型号  NPT  卡口范围  外径  出线口的宽度  螺纹长度  接合长度  扳手径
 TLYBFC-EX-NPT3/8  4-8  17.1  8.2  15  66  17/19
 TLYBFC-EX-NPT3/8  2-6  17.1  8.2  15  66  17/19
 TLYBFC-EX-NPT1/2  6-12  21.3  12.3  13  88  22/24
 TLYBFC-EX-NPT1/2  5-9  21.3  12.3  13  88  22/24
 TLYBFC-EX-NPT3/4  13-18  26.6  18.4  13  111  30
 TLYBFCEX-NPT3/4  9-16  26.6  18.4  13  111  31

螺牙规格 产品型号 电缆外径 螺纹外径 螺纹长度 扳手径 包 装
mm C1 mm C2 mm A & F  mm pcs
M M12 X 1.5 M12A-P-05 5.3 ~ 3 12 8 17 / 17 20
M12A-P-08 7.8 ~ 4.5 12 8 17 / 17 20
M16 X 1.5 M16A-P-06 7 ~ 4 16 9 22 / 22 10
M16A-P-10 10 ~ 6 16 9 22 / 22 10
M20 X 1.5 M20A-P-10 11 ~ 7  20 9.5 26 / 26 10
M20A-P-14 14 ~ 8  20 9.5 26 / 26 10
M25 X 1.5 M25A-P-16 16 ~ 12 25 12 32 / 32 10
M25A-P-18 18 ~ 14 25 12 32 / 32 10
M32 X 1.5 M32A-P-22 22 ~ 16 32 12.5 41 / 41 5
M32A-P-25 25 ~ 18 32 12.5 41 / 41 5
M40 X 1.5 M40A-P-28 28 ~ 20 40 15 50 / 50 5
M40A-P-33 33 ~ 23 40 15 50 / 50 5
PG PG7 PG7A-P-05 5.3 ~ 3 12.5 8 17 / 17 20
PG7A-P-08 7.8 ~ 4.5 12.5 8 17 / 17 20
PG11 PG11A-P-06 7 ~ 4 18.6 9 22 / 22 10
PG11A-P-10 10 ~ 6 18.6 9 22 / 22 10
PG16 PG16A-P-10 11 ~ 7 22.5 9.5 26 / 26 10
PG16A-P-14 14 ~ 9 22.5 9.5 26 / 26 10
PG21 PG21A-P-16 16 ~ 12 28.3 12 32 / 32 10
PG21A-P-18 18 ~ 14 28.3 12 32 / 32 10
G(PF) G(PF) 1/4 G1/4A-P-05  5.3 ~  3 13.15 8 17 / 17 20
G1/4A-P-08 7.8 ~ 4.5 13.15 8 17 / 17 20
G(PF) 3/8 G3/8A-P-06 7 ~ 4 16.66 9 22 / 22 20
G3/8A-P-10 10 ~ 6 16.66 9 22 / 22 20
G(PF) 1/2 G1/2A-P-10 11 ~ 7 20.95 9.5 26 / 26 10
G1/2A-P-14 14 ~ 9 20.95 9.5 26 / 26 10
G(PF) 3/4 G3/4A-P-16 16 ~ 12 26.44 12 32 / 32 10
G3/4A-P-18 18 ~ 14 26.44 12 32 / 32 10
NPT NPT 3/8 NPT3/8A-P-06 7 ~ 4 17.05 13 F:22 20
NPT3/8A-P-10 10 ~ 6 17.05 13 F:22 20
NPT 1/2 NPT1/2A-P-10 11 ~ 7 21.22 13 F:26 10
NPT1/2A-P-14 14 ~ 9 21.22 13 F:26 10
NPT 3/4 NPT3/4A-P-16 16 ~ 12 26.56 14 F:32 10
NPT3/4A-P-18 18 ~ 14 26.56 14 F:32 10
